รางกระดูกงูพลาสติก Light Duty
รางกระดูกงูพลาสติกแบบ Light Duty เป็นรางเก็บสายไฟขนาดเล็กที่ออกแบบมาเพื่อจัดระเบียบสายไฟหรือสายสัญญาณในพื้นที่จำกัด มีขนาดความสูงภายในตั้งแต่ 7 มิลลิเมตร ถึง 18 มิลลิเมตร เหมาะสำหรับการใช้งานที่ไม่มีแรงดึงมาก และไม่ต้องเคลื่อนที่ต่อเนื่องรุนแรง เช่น ระบบอัตโนมัติขนาดเล็ก, เครื่อง CNC ขนาดเล็ก, แขนกลในงานประกอบ, หรือการจัดสายในตู้ควบคุมไฟฟ้า ด้วยขนาดกะทัดรัด น้ำหนักเบา และติดตั้งง่าย ทำให้ได้รับความนิยมในงานอุตสาหกรรมเบาและอิเล็กทรอนิกส์เป็นหลัก
สินค้าแนะนำและใกล้เคียง
จุดเด่นของรางกระดูกงูพลาสติก Light Duty (PA6)
เป็นรางร้อยสายไฟที่ออกแบบมาสำหรับงานเบา หรือระบบที่ไม่ได้มีการเคลื่อนไหวต่อเนื่องหรือแรงดึงสูง ตัวรางผลิตจากพลาสติก PA6 หรือวัสดุโพลีเมอร์คุณภาพสูง มีคุณสมบัติน้ำหนักเบา ยืดหยุ่นพอประมาณ ติดตั้งง่าย และช่วยจัดระเบียบสายไฟให้เป็นระเบียบมากขึ้น เหมาะสำหรับใช้กับเครื่องจักรขนาดเล็ก แขนกลในสายการผลิตแบบอัตโนมัติบางประเภท หรือระบบควบคุมไฟฟ้าเบา ๆ เช่น ตู้ควบคุม ตู้แผงวงจร หรือเครื่องพิมพ์อุตสาหกรรม โดยไม่จำเป็นต้องรับแรงหรือความร้อนมากนัก
รายละเอียดสินค้าและราคา
สินค้าและบทความใกล้เคียง

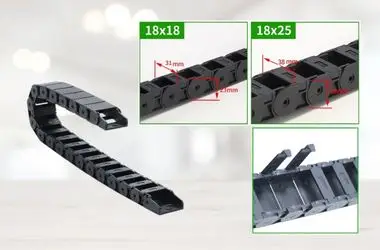

รางกระดูกงูพลาสติกสามารถโค้งงอได้ดีในรัศมีแคบ
ดเด่นในเรื่อง ความยืดหยุ่นในการติดตั้ง สามารถโค้งงอได้ดีในรัศมีแคบ รองรับการเคลื่อนไหวแบบเบา ๆ หรือเป็นแนวทางการจัดสายในแนวราบและแนวตั้งในระยะสั้น ๆ ได้อย่างมีประสิทธิภาพ โดยไม่ทำให้สายไฟเสียหายหรือเกิดการพันกัน ยังเหมาะกับงาน ที่ต้องการความเงียบในการทำงาน เช่น เครื่องพิมพ์ 3 มิติ, ระบบแขนกลในห้องทดลอง, หรือสายไฟภายในตู้คอนโทรล เพราะตัววัสดุ PA6 พลาสติกมีน้ำหนักเบาและไม่เกิดเสียงรบกวนมากขณะใช้งาน จึงตอบโจทย์ทั้งเรื่องความเรียบร้อย ความปลอดภัย และความสวยงามของระบบได้เป็นอย่างดี

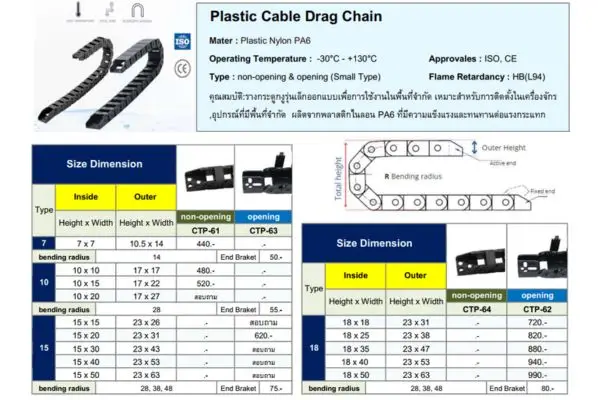

ตารางสรุปขนาด (Light Duty) Cable drag chain
| Type | ขนาดภายใน (มม.) | ขนาดภายนอก (มม.) |
|---|---|---|
| 7 | 7 x 7 | 10.5 x 14 |
| 10 | 10 x 10 | 17 x 17 |
| 10 | 10 x 15 | 17 x 22 |
| 10 | 10 x 20 | 17 x 27 |
| 15 | 15 x 15 | 23 x 26 |
| 15 | 15 x 20 | 23 x 31 |
| 15 | 15 x 30 | 23 x 43 |
| 15 | 15 x 40 | 23 x 53 |
| 15 | 15 x 50 | 23 x 63 |

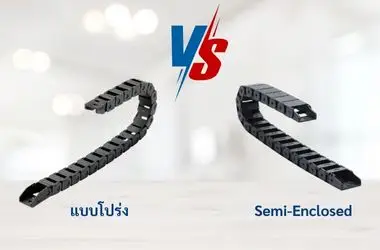

กระดูกงูฝาครอบระบายอากาศหรือความร้อน
(Light Duty) นอกจากจะมีรุ่น แบบโปร่ง (Open Type) ที่เปิดฝาครอบได้ง่ายแล้ว ยังมีรุ่น แบบทึบบนโปร่งล่าง (Semi-Enclosed) ซึ่งออกแบบมาให้ปกป้องสายจากด้านบน พร้อมทั้งยังสามารถระบายอากาศหรือความร้อนได้จากด้านล่าง เหมาะสำหรับการใช้งานที่ต้องการทั้งการป้องกันและการระบายอากาศร่วมกัน
| ประเภท | คุณสมบัติ |
|---|---|
| แบบโปร่ง (Open Type) | ฝาครอบช่องเว้นช่อง สะดวกต่อการติดตั้งและซ่อมบำรุง ระบายอากาศดี รางกระดูกงู |
| แบบทึบบนโปร่งล่าง (Semi-Enclosed) | ป้องกันฝุ่นจากด้านบน ด้านล่างเปิดโล่ง ระบายความร้อนได้ เหมาะกับงานที่มีการเคลื่อนไหวต่อเนื่อง |

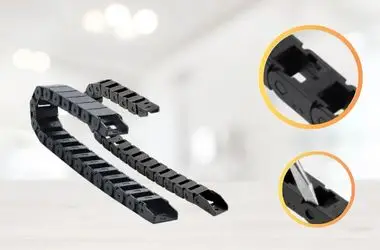

รู้จักรางกระดูกงูขนาดเล็ก: ทางเลือกประหยัดพื้นที่สำหรับระบบสายไฟ
เป็นโซลูชันที่ออกแบบมาเพื่อการจัดระเบียบสายไฟหรือท่อในพื้นที่จำกัด โดยเฉพาะในเครื่องจักรอัตโนมัติขนาดเล็ก, แขนกล, หรืออุปกรณ์ที่ต้องการการเคลื่อนไหวแม่นยำ ขนาดภายในของรางเริ่มตั้งแต่ 7 มม. ถึง 18 มม. มีให้เลือกทั้งแบบโปร่ง แบบปิดทึบ และแบบกึ่งปิด (Semi-Enclosed) เพื่อให้เหมาะกับสภาพแวดล้อมการใช้งาน รางประเภทนี้ช่วยลดความยุ่งเหยิงของสายไฟ ป้องกันสายพันกัน และยังช่วยยืดอายุการใช้งานของสายได้อย่างมีประสิทธิภาพ ทั้งยังติดตั้งง่ายและไม่เพิ่มภาระให้โครงสร้าง
โดดเด่นในด้านน้ำหนักเบาและความยืดหยุ่นในการออกแบบ สามารถรองรับการเคลื่อนไหวในแนวโค้งและแนวตรงได้ดี โดยไม่ทำให้สายไฟเกิดการบิดงอหรือเสียรูป ตัวรางมักผลิตจากวัสดุพลาสติกชนิด PA6 ซึ่งมีความแข็งแรง ทนทานต่อแรงกระแทกและสภาพแวดล้อมการทำงานทั่วไป
วัสดุที่ใช้ในการผลิตรางกระดูกงูมีหลากหลายชนิด
New series
2025
วัสดุหลัก 3 ประเภท ได้แก่ พลาสติก (PA6), เหล็กกัลวาไนซ์, และสแตนเลส โดยแต่ละวัสดุมีคุณสมบัติที่เหมาะสมกับการใช้งานในสภาพแวดล้อมที่แตกต่างกัน พลาสติกมีน้ำหนักเบาและทนทานต่อการเสียดสี เหมาะสำหรับการใช้งานทั่วไป รางเหล็กกัลวาไนซ์เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นสูง และรางสแตนเลสมีความแข็งแรงสูง ทนทานต่อสารเคมีและความร้อน เหมาะสำหรับพื้นที่ที่มีความรุนแรงหรือสารเคมี
| ข้อกำหนด | คำอธิบาย |
|---|---|
| ประเภทของกระดูกงู | – แบบโปร่ง (Open Type): เหมาะสำหรับพื้นที่ที่ไม่มีสารเคมีหรือฝุ่นสะสม ระบายอากาศดีและสามารถดูแลรักษาได้ง่าย |
| – แบบปิดทึบ (Fully Enclosed): ป้องกันฝุ่นและสารเคมีจากภายนอก เหมาะสำหรับสภาพแวดล้อมที่ต้องการป้องกันการปนเปื้อนและความเสียหายจากสภาพแวดล้อมที่รุนแรง | |
| – แบบทึบบนโปร่งล่าง (Semi-Enclosed): เหมาะสำหรับพื้นที่ที่ต้องการการระบายอากาศในระดับหนึ่ง เช่น พื้นที่ที่มีการเคลื่อนไหวบ่อยครั้ง และยังสามารถป้องกันฝุ่นจากด้านบนได้ | |
| วัสดุที่ใช้ | – พลาสติก PA6: น้ำหนักเบา ทนทานต่อการเสียดสี เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่ไม่เป็นสารเคมีหรือฝุ่นละออง |
| – เหล็กชุบกัลวาไนซ์สตีล : ทนทานต่อการกัดกร่อน เหมาะสำหรับงานที่ต้องการความทนทานสูงและสามารถใช้งานในสภาพแวดล้อมที่มีสารเคมีหรือฝุ่น | |
| – สแตนเลส (Stainless Steel): แข็งแรง ทนทานต่อการกัดกร่อนและสารเคมีสูง เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีสารเคมีหรือความร้อนสูง | |
| การปรับขนาดรางและเพลท | – เหล็กชุบกัลวาไนซ์สตีล: สามารถการออกแบบรางและ Plate ให้สามารถปรับขนาดได้หลากหลาย ทั้งความกว้าง ความสูง และความยาวของราง รองรับสายไฟและท่อหลากหลายขนาดได้อย่างมีประสิทธิภาพ |
| – สแตนเลส (Stainless Steel): สามารถออกแบบรางและ Plate ได้เหมือนรางเหล็ก |
วิธีเลือกขนาดรางกระดูกงูพลาสติกให้เหมาะกับสายไฟขนาดเล็ก
การเลือกขนาดสำหรับสายไฟขนาดเล็กควรเริ่มจากการวัดขนาดสายไฟทั้งหมด และเผื่อพื้นที่ภายในรางอย่างน้อย 10–20% เพื่อป้องกันการบิดงอหรือเสียดสี ควรเลือกรุ่นที่เหมาะกับการใช้งาน เช่น แบบโปร่งหรือแบบกึ่งปิดขึ้นอยู่กับสภาพแวดล้อม และเลือก Bending Radius ให้เหมาะสมกับลักษณะการเคลื่อนไหว ทั้งหมดนี้จะช่วยยืดอายุการใช้งานของสายไฟและทำให้ระบบทำงานได้อย่างมีประสิทธิภาพCable Drag Chain ที่เหมาะสมกับสายไฟขนาดเล็กเป็นสิ่งสำคัญมากเพื่อให้การเดินสายเป็นระเบียบ ปลอดภัย และยืดอายุการใช้งานของทั้งสายไฟและตัวราง โดยสามารถพิจารณาได้จากปัจจัยต่อไปนี้:
✅ 1. ตรวจสอบขนาดของสายไฟเริ่มจากวัด เส้นผ่านศูนย์กลางของสายไฟ แต่ละเส้นที่ต้องการใส่ลงในราง และรวมจำนวนสายทั้งหมดที่จะใช้งานใน 1 ชุด
✅ 2. เว้นช่องว่างอย่างเหมาะสม ควรเผื่อ ขนาดรางภายใน (Inside Height/Width) ให้ใหญ่กว่าขนาดรวมของสายไฟอย่างน้อย 10%–20% เพื่อป้องกันการเสียดสี การบิดงอ หรือความร้อนสะสม
✅ 3. เลือกตามลักษณะงาน
หากต้องการความเบา ติดตั้งในพื้นที่จำกัด ให้เลือก รุ่นขนาดเล็ก เช่น 7×7 mm, 10×10 mm หรือ 15×15 mm
หากต้องการความคล่องตัวในการระบายอากาศ เลือกรุ่น Open Type
ถ้าต้องการการป้องกันฝุ่นเล็กน้อย เลือกรุ่น Semi-Enclosed
✅ 4. พิจารณาค่า Bending Radius เลือกรางที่มี Bending Radius เพียงพอต่อการเคลื่อนไหวของสาย ไม่ควรเล็กเกินไป เพราะอาจทำให้สายเสียหายเร็ว ☑ รางกระดูกงู
✅ 5. ตรวจสอบพื้นที่ติดตั้งจริง แน่ใจว่าขนาดภายนอกของราง (Outer Size) ไม่เกินพื้นที่หน้างานที่จะติดตั้ง และสามารถเคลื่อนไหวได้ตามแนวที่ต้องการ
ผลงานสินค้าและบริการของเรา
Semi-Enclosed Drag Chain คืออะไร?
Semi-Enclosed Drag Chain หรือ รางกระดูกงูแบบทึบบนโปร่งล่าง คือรางร้อยสายที่มีการออกแบบให้ ด้านบนเป็นแบบปิด เพื่อป้องกันฝุ่นหรือเศษวัสดุตกลงบนสายไฟ ขณะที่ ด้านล่างเปิดหรือมีช่อง เพื่อให้ระบายอากาศได้ดีและสามารถดูแลรักษาสายไฟภายในได้ง่ายขึ้น
ทำไมถึงเหมาะกับงานที่ต้องการระบายอากาศ?
✅ ลดความร้อนสะสม: ช่วยให้อากาศถ่ายเทภายในรางได้ดี ลดโอกาสที่สายไฟจะร้อนเกินไปในระบบที่ทำงานต่อเนื่อง
✅ เข้าถึงง่าย: สามารถตรวจเช็คหรือซ่อมแซมสายไฟจากด้านล่างได้สะดวก โดยไม่ต้องเปิดฝาครอบทั้งหมด
✅ ป้องกันฝุ่นจากด้านบน: แม้งานจะอยู่ในพื้นที่มีฝุ่นเล็กน้อย ด้านบนที่ปิดก็ยังช่วยปกป้องได้ดี
✅ เหมาะกับเครื่องจักรที่เคลื่อนไหวตลอดเวลา เช่น แขนกล หุ่นยนต์ หรือ CNC ที่ต้องการทั้งการปกป้องและระบายความร้อนของสายไฟ
- ✅ ติดตั้งง่าย ด้วยโครงสร้างที่ไม่ซับซ้อน น้ำหนักเบา และมีความยืดหยุ่นสูง ทำให้การติดตั้งในพื้นที่จำกัดทำได้สะดวก
สรุปคือ Semi-Enclosed Drag Chain เป็นตัวเลือกที่ “บาลานซ์” ระหว่างการป้องกันและการระบายอากาศ เหมาะกับงานอุตสาหกรรมที่ต้องการประสิทธิภาพสูงและเข้าถึงงานซ่อมบำรุงได้ง่าย
