เคเบิ้ลแกลนด์สแตนเลส SUS304
เคเบิ้ลแกลนด์สแตนเลส คืออุปกรณ์ที่ถูกออกแบบมาเพื่อให้สามารถยึดสายไฟได้อย่างแน่นหนา ป้องกันไม่ให้สายเคเบิลหลุดหรือขยับขณะใช้งาน พร้อมทั้งช่วยจัดระเบียบสายไฟให้อยู่ในตำแหน่งที่ต้องการอย่างปลอดภัย ซึ่งช่วยลดความเสี่ยงจากการสั่นสะเทือนหรือแรงดึง สำหรับยึดและป้องกันสายไฟหรือสายเคเบิลขณะเชื่อมต่อกับอุปกรณ์ไฟฟ้าหรือกล่องควบคุม โดยวัสดุสแตนเลสมีความแข็งแรง ทนต่อการกัดกร่อนสูง เหมาะสำหรับใช้งานในสภาพแวดล้อมที่รุนแรง เช่น โรงงานอุตสาหกรรม พื้นที่ที่มีความชื้นสูง หรือใกล้ทะเล
สินค้าแนะนำและใกล้เคียง

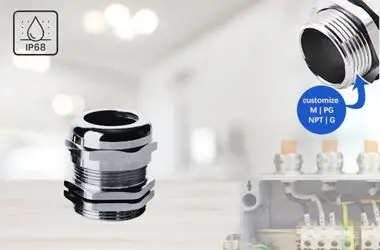

ขนาดเคเบิ้ลแกลนด์สแตนเลส
Stainless Steel Cable Gland Size Chart คือ ตารางที่แสดงขนาดแต่ละรุ่น พร้อมข้อมูลเกี่ยวกับประเภทเกลียว (เช่น NPT หรือ Metric), ขนาดสายเคเบิลที่รองรับ, และความยาวเกลียวของแต่ละขนาด เพื่อช่วยให้เลือกใช้งานได้อย่างเหมาะสมตามลักษณะสายไฟและพื้นที่ติดตั้ง โดยเฉพาะในงานที่ต้องการความทนทานและปลอดภัยสูง เช่น งานอุตสาหกรรมกลางแจ้งหรือพื้นที่เสี่ยงระเบิด ขนาดยอดนิยมได้แก่ NPT 1”, M20 และ M25 ตารางนี้ช่วยให้ผู้ติดตั้งเลือกขนาดได้อย่างรวดเร็วและแม่นยำ ลดความเสี่ยงจากการเลือกอุปกรณ์ผิดขนาด และเพิ่มประสิทธิภาพในการซีลและป้องกันน้ำ ฝุ่น หรือสารเคมีต่าง ๆ ได้ดียิ่งขึ้น.
รายละเอียดสินค้าและราคา
สินค้าและบทความใกล้เคียง

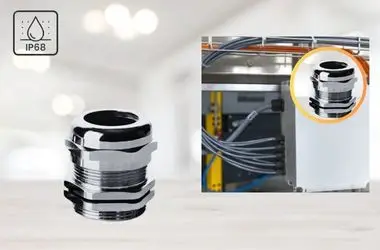

การเลือกขนาด Cable gland สแตนเลสเกลียวที่ถูกต้อง
การเลือกขนาดเกลียวที่ถูกต้องยังช่วยลดปัญหาที่อาจเกิดขึ้นในระหว่างการติดตั้ง เช่น การรั่วไหลของสารเคมีหรือของเหลวที่อาจทำให้ระบบไฟฟ้าเกิดความเสียหาย รวมถึงการป้องกันการกัดกร่อนที่เกิดจากความชื้นหรือสภาพแวดล้อมที่มีการสัมผัสกับน้ำหรือสารต่างๆ ในกรณีที่มีการติดตั้งในพื้นที่ที่มีความเสี่ยงจากการระเบิด (Explosion-Proof Zone) หรือพื้นที่ที่ต้องการมาตรฐานการป้องกันสูง เช่น ATEX หรือ IECEx, การเลือกขนาดเกลียวที่ตรงกับมาตรฐานจึงมีความสำคัญมาก การติดตั้งที่แน่นหนาและถูกต้องตามขนาดเกลียวช่วยป้องกันการเกิดประกายไฟจากการหลุดหลวงของแกลนด์ในสภาพแวดล้อมที่เสี่ยง
ขนาดยอดนิยมของเคเบิ้ลแกลนด์สแตนเลส
| ขนาดเกลียว | ประเภทเกลียว (Thread Type) | ช่วงขนาดสายเคเบิลที่รองรับ (mm) | หมายเหตุ |
|---|---|---|---|
| NPT 1/2″ | NPT | Ø 6 – 12 mm | ขนาดเล็ก ใช้กับสายควบคุมทั่วไป |
| NPT 3/4″ | NPT | Ø 8 – 16 mm | ขนาดกลาง นิยมใช้ทั่วไป |
| NPT 1″ | NPT | Ø 12 – 20 mm | ขนาดยอดนิยม ติดตั้งง่าย |
| M20 | Metric (M-Thread) | Ø 6 – 12 mm | ใช้แพร่หลายในงานอุตสาหกรรม |
| M25 | Metric (M-Thread) | Ø 10 – 18 mm | ใช้กับสายไฟกลางถึงใหญ่ |
| M32 | Metric (M-Thread) | Ø 14 – 25 mm | รองรับสายไฟขนาดใหญ่ขึ้น |
| PG13.5 | PG | Ø 6 – 12 mm | ใช้กับงานทั่วไป หรือตู้คอนโทรล |
การเลือกขนาดเกลียวให้ตรงกับรูเจาะของตู้หรืออุปกรณ์
เป็นขั้นตอนสำคัญในการติดตั้ง เพราะหากขนาดเกลียวไม่ตรงกับรูเจาะ จะทำให้การติดตั้งหลวม ไม่แน่น หรืออาจเสียหายต่อเกลียวทั้งสองฝั่งได้ เคเบิ้ลแกลน
ควรวัดเส้นผ่านศูนย์กลางของรูเจาะให้แม่นยำก่อนเลือกขนาดเกลียว
ตรวจสอบประเภทเกลียวให้ตรงกัน เช่น NPT, Metric (M), หรือ PG
สำหรับเกลียว M และ PG ควรอ้างอิงตามมาตรฐาน ISO หรือ DIN เพื่อความแม่นยำ
หากใช้แผงเหล็กหรือกล่องไฟผนังหนา ควรเลือกเกลียวยาว (long thread)
ใช้ Locknut (น็อตล็อค) ช่วยในการยึดจากด้านใน หากกล่องไม่มีเกลียวใน
การเลือกขนาดที่ถูกต้องจะช่วยให้ซีลแน่นหนา ป้องกันน้ำ ฝุ่น และการคลายตัวของแกลนด์ได้ดี
ระดับการป้องกันเคเบิ้ลแกลนด์สแตนเลส SUS304
การเลือกเกลียวที่พอดีกับรูเจาะไม่เพียงแค่ช่วยให้ติดตั้งง่ายขึ้น แต่ยังส่งผลโดยตรงต่อ ประสิทธิภาพในการซีล และ ระดับการป้องกัน IP ที่ต้องการ เช่น IP68 หากมีช่องว่างระหว่างเกลียวกับรูเจาะ อาจทำให้ฝุ่นหรือน้ำซึมเข้าไปได้ แม้ว่าจะใส่ซีลยางก็ตาม นอกจากนี้ หากฝืนใช้เกลียวผิดขนาด อาจทำให้เกิดความเสียหายกับตู้ไฟหรืออุปกรณ์โดยรอบ
เพื่อความมั่นใจในการติดตั้ง ควรใช้ เทมเพลตหรือคู่มือเจาะรู (Hole Cutout Guide) ที่ระบุขนาดรูเจาะของแต่ละรุ่นจากผู้ผลิต และตรวจสอบว่าสายไฟที่ใช้สามารถสอดผ่านช่องได้พอดี ไม่แน่นหรือหลวมเกินไป
✅ เคล็ดลับเพิ่มเติม:
หากไม่มีขนาดเกลียวที่ตรงกัน สามารถใช้ อะแดปเตอร์ (Thread Adaptor) เพื่อแปลงขนาดเกลียวให้เข้ากันได้
การป้องกันการกัดกร่อนด้วยเคเบิ้ลแกลนด์สแตนเลส
สำหรับการติดตั้งใน พื้นที่ชายฝั่งและทะเล เป็นสิ่งที่สำคัญมาก เนื่องจากสภาพแวดล้อมในพื้นที่ดังกล่าวมีความชื้นสูง ไอเกลือจากทะเล และการกัดกร่อนที่เกิดจากสารเคมีหรือสภาพอากาศที่เปลี่ยนแปลงบ่อย การเลือกคุณสมบัติป้องกันการกัดกร่อนและทนทานต่อปัจจัยเหล่านี้จึงเป็นสิ่งจำเป็น Cable gland stainless ประโยชน์ของในพื้นที่ชายฝั่งและทะเล:
New series
2025
ทนทานต่อการกัดกร่อนจากเกลือและน้ำทะเล: สแตนเลสทนทานต่อการกัดกร่อนจากไอเค็มได้ดี ซึ่งเหมาะสมสำหรับการติดตั้งในพื้นที่ชายฝั่งที่มีลมและน้ำทะเล
เหมาะสำหรับการติดตั้งในสภาพแวดล้อมที่มีความชื้นสูง: การทนทานต่อความชื้นและการกัดกร่อนช่วยให้เหมาะสมในการใช้งานในสภาพแวดล้อมที่มีความชื้นตลอดเวลา
การป้องกันจากการระเบิดในพื้นที่เสี่ยง: สำหรับพื้นที่ที่อาจมีการระเบิด (Explosion-Proof Zones), สแตนเลสสามารถรองรับการติดตั้งตามมาตรฐาน ATEX หรือ IECEx เพื่อความปลอดภัยสูงสุด
อายุการใช้งานที่ยาวนาน: ความทนทานของสแตนเลสช่วยให้การใช้งานในพื้นที่ชายฝั่งยาวนานขึ้น ไม่ต้องบำรุงรักษาบ่อย
ต้านทานการสึกกร่อนและความเสียหายจากสภาพอากาศ: เหมาะสำหรับการติดตั้งในสภาพแวดล้อมที่มีอากาศเปลี่ยนแปลงอย่างรวดเร็ว เช่น พายุฝนหรือสภาพอากาศที่มีลมแรง
การเลือกใช้ Cable gland สแตนเลสในพื้นที่ชายฝั่งและทะเลจึงช่วยเพิ่มความปลอดภัยและอายุการใช้งานของระบบไฟฟ้าในสภาพแวดล้อมที่ท้าทายได้อย่างมีประสิทธิภาพ

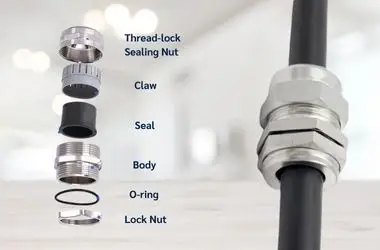

ส่วนประกอบที่สำคัญของเคเบิ้ลแกลนสแตนเลสมีดังนี้:
1. Lock Nut (น็อตล็อก) หน้าที่: ใช้สำหรับขันยึดเคเบิ้ลสแตนเลสกับพื้นผิวหรือแผงติดตั้งเพื่อให้เคเบิ้ลสแตนเลสอยู่ในตำแหน่งที่มั่นคง ลักษณะเด่น: มีเกลียวที่แน่นและแข็งแรง ทำจากสแตนเลสเพื่อป้องกันการเกิดสนิมและการกัดกร่อ
2. O-Ring (โอริง) หน้าที่: ทำหน้าที่ซีลระหว่างตัวเคเบิ้ลสแตนเลสและพื้นผิวการติดตั้ง เพื่อป้องกันน้ำ ฝุ่น และสารเคมีไม่ให้เข้าสู่ระบบสายไฟ ลักษณะเด่น: ผลิตจากยางคุณภาพสูงที่มีความยืดหยุ่นและทนต่ออุณหภูมิและสารเคมี
3. Body (ตัวเรือน) หน้าที่: เป็นโครงสร้างหลักของเคเบิ้ลสแตนเลสที่ใช้เชื่อมต่อกับสายไฟและอุปกรณ์อื่น ๆ ลักษณะเด่น: ทำจากสแตนเลสเกรด 304 หรือ 316 เพื่อความทนทานต่อการกัดกร่อนและการใช้งานในสภาพแวดล้อมที่รุนแรง เช่น น้ำทะเลหรือกรดอ่อน
4. Seal (ซีล) หน้าที่: ป้องกันน้ำและฝุ่นไม่ให้ผ่านเข้าสู่ภายในเคเบิ้ลสแตนเลส โดยซีลนี้จะรัดสายไฟให้แน่นเพื่อป้องกันการรั่วซึม ลักษณะเด่น: มักทำจากวัสดุที่ทนทานต่อการใช้งานในอุณหภูมิสูงและสารเคมี
5. Claw (คลอว์) หน้าที่: เคเบิ้ลแกลน ให้มั่นคงภายในตัวเคเบิ้ลสแตนเลส ช่วยป้องกันสายไฟไม่ให้เคลื่อนที่หรือหลุดออกจากตำแหน่ง ลักษณะเด่น: มีลักษณะเป็นฟันที่ยึดสายไฟอย่างแน่นหนาโดยไม่ทำให้สายไฟเสียหาย
6. Thread-lock Sealing Nut (น็อตเกลียวซีลล็อก) หน้าที่: ใช้สำหรับขันปิดตัวเรือนเพื่อให้ทุกส่วนประกอบของเคเบิ้ลสแตนเลสทำงานร่วมกันได้อย่างสมบูรณ์ โดยช่วยบีบซีลและคลอว์ให้ยึดติดกับสายไฟอย่างแน่นหนา ลักษณะเด่น: มีเกลียวที่แม่นยำ แข็งแรง และทำจากสแตนเลสเพื่อความทนทาน
ส่วนประกอบทั้งหมดทำงานร่วมกันเพื่อให้สายไฟได้รับการปกป้องจากน้ำ ฝุ่น และแรงดึง ทั้งยังช่วยเพิ่มความปลอดภัยและยืดอายุการใช้งานของระบบไฟฟ้า เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความทนทานและความน่าเชื่อถือสูง!
ผลงานสินค้าและบริการของเรา
คู่มือขั้นตอนการติดตั้ง
เตรียมอุปกรณ์และเครื่องมือ ตรวจสอบให้แน่ใจว่าเคเบิ้ลแกลนด์สแตนเลส, สายไฟ, และเครื่องมือที่จำเป็นทั้งหมดพร้อมใช้งาน รวมถึงเครื่องมือในการเจาะรูที่พอดีกับขนาดเกลียว
เจาะรูและติดตั้ง เจาะรูขนาดพอดีกับเกลียวของแกลนด์บนอุปกรณ์ไฟฟ้า และใส่ Cable gland ลงไปให้ตรงกับเกลียว หมุนให้แน่นแต่ไม่เกินแรงที่ทำให้เกลียวเสียหาย
ติดตั้งซีลและใส่สายไฟ ติดตั้งซีลหรือปะเก็นให้เรียบร้อยเพื่อป้องกันน้ำและฝุ่น หลังจากนั้นสอดสายไฟผ่าน cable gland และยึดให้แน่น
ตรวจสอบความแน่นและทดสอบการทำงาน ตรวจสอบความมั่นคงและซีล ตรวจสอบว่าทุกส่วนถูกติดตั้งอย่างถูกต้องและทำงานได้ตามที่ต้องการ พร้อมทดสอบระบบไฟฟ้าเพื่อความปลอดภัยในการใช้งาน
การขันน็อตล็อค (Locknut) และการยึดแน่น หากใช้ น็อตล็อค (Locknut) ให้ขันน็อตจากด้านในของอุปกรณ์ไฟฟ้าเพื่อยึดให้แน่นและปลอดภัย หลังจากนั้นตรวจสอบการติดตั้งอีกครั้งเพื่อให้แน่ใจว่าไม่มีการหลวม
การทดสอบการป้องกันน้ำและฝุ่น หลังจากติดตั้งเสร็จสิ้นแล้ว ควรทดสอบเพื่อให้มั่นใจว่าสามารถป้องกันน้ำ, ฝุ่น, และสิ่งแปลกปลอมได้ตามมาตรฐาน เช่น การทดสอบการป้องกันน้ำ (IP Rating) เพื่อยืนยันการทำงานที่สมบูรณ์
การบำรุงรักษาหลังการติดตั้ง ควรทำการบำรุงรักษาอย่างสม่ำเสมอ เช่น การตรวจสอบซีล, ปะเก็น และสภาพ เพื่อลดความเสี่ยงจากการสึกหรอและการกัดกร่อนจากสภาพแวดล้อมที่มีความชื้นสูง
