เคเบิ้ลแกลนทองเหลือง ชุบนิกเกิล Nickel brass IP68
เคเบิ้ลแกลนทองเหลือง คือ อุปกรณ์ที่ใช้สำหรับยึดและจัดระเบียบสายไฟหรือสายเคเบิ้ลให้มั่นคงในระบบไฟฟ้า โดยทำจากวัสดุทองเหลือง ซึ่งมีความแข็งแรง ทนทาน และต้านทานการกัดกร่อนได้ดี ผ่านการชุบนิกเกิลเพื่อเพิ่มความเงางามและเสริมความสามารถในการป้องกันสนิม ช่วยยืดอายุการใช้งานในสภาพแวดล้อมที่รุนแรง เช่น โรงงาน อู่ต่อเรือ หรือพื้นที่กลางแจ้ง หมาะสำหรับใช้งานทั้งภายในอาคารและในงานอุตสาหกรรมที่ต้องเผชิญกับความชื้นหรือสารเคมี
สินค้าแนะนำและใกล้เคียง
เคเบิ้ลแกลนทองเหลืองชุบนิกเกิลคืออะไร?
Nickel Brass Cable Gland เป็นอุปกรณ์ที่ใช้สำหรับยึดสายไฟหรือสายเคเบิลเข้ากับอุปกรณ์หรือตู้ควบคุมไฟฟ้าได้อย่างมั่นคง พร้อมทั้งป้องกันปัจจัยภายนอก เช่น น้ำ ฝุ่น และความชื้น ไม่ให้เข้าสู่ระบบไฟฟ้า ตัวแกลนผลิตจาก ทองเหลือง ซึ่งมีการชุบนิกเกิลเพื่อเพิ่มความทนทานต่อการกัดกร่อนและยืดอายุการใช้งาน มีจุดเด่นหลายประการที่ช่วยให้เหมาะกับการใช้งานในงานอุตสาหกรรมและระบบไฟฟ้าหลากหลายประเภท
รายละเอียดสินค้าและราคา
สินค้าและบทความใกล้เคียง
ขนาดที่นิยมของ Nickel-Plated Brass Cable Gland
ขนาดที่นิยมของ Cable gland ทองเหลือง ส่วนใหญ่จะมีขนาดที่เหมาะสมกับการใช้งานในหลากหลายอุตสาหกรรม โดยมีขนาดต่างๆ ที่เหมาะกับสายไฟหลายประเภทและมาตรฐานการใช้งานที่หลากหลาย ขนาดที่นิยมประกอบไปด้วย:ขนาด M16, M20, M25 เป็นขนาดที่พบมากในอุตสาหกรรมทั่วไป และการใช้งานในอุปกรณ์ไฟฟ้าที่ต้องการการป้องกันน้ำและฝุ่นระดับ IP68 ขนาด M32, M40 และ M50 มักจะใช้ในอุตสาหกรรมที่มีความต้องการสูงในการป้องกันและรับมือกับสภาพแวดล้อมที่รุนแรง เช่น งานในโรงงานเคมีและการใช้ในอุปกรณ์ไฟฟ้าขนาดใหญ่ การเลือกขนาดควรพิจารณาจากขนาดของสายไฟและชนิดของการติดตั้งที่ต้องการ
ตารางขนาดเคเบิ้ลแกลนทองเหลือง
| ขนาดเกลียว (Thread Size) | ช่วงขนาดสาย (Cable Range) | ขนาดสายไฟที่รองรับ (โดยประมาณ) |
|---|---|---|
| M12 x 1.5 | 3 – 6.5 mm | 2 x 0.5 mm², 3 x 0.5 mm² |
| M16 x 1.5 | 4 – 8 mm | 3 x 0.75 mm², 3 x 1.0 mm² |
| M20 x 1.5 | 6 – 12 mm | 3 x 1.5 mm², 4 x 1.5 mm² |
| M25 x 1.5 | 9 – 16 mm | 4 x 2.5 mm², 5 x 2.5 mm² |
| M32 x 1.5 | 11 – 21 mm | 5 x 4.0 mm², 4 x 6.0 mm² |
| M40 x 1.5 | 19 – 28 mm | 4 x 10 mm², 4 x 16 mm² |
| M50 x 1.5 | 27 – 35 mm | 4 x 25 mm², 4 x 35 mm² |
| M63 x 1.5 | 34 – 44 mm | 4 x 50 mm², 4 x 70 mm² |

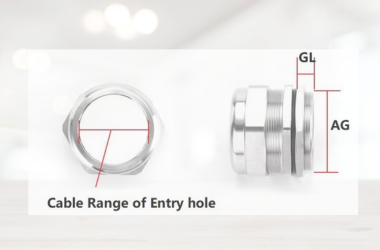

ส่วนประกอบและขนาดของ Cable Gland
- GL (Gland Length): ความยาวของส่วนที่ยื่นออกมาของต่อมสายไฟ ซึ่งเป็นส่วนที่ใช้ยึดกับตัวกล่องหรืออุปกรณ์
- AG (Approximated Grip Length): ความยาวส่วนที่ยึดกับตัวสายไฟ ซึ่งจะขันให้แน่นเพื่อป้องกันสายไฟหลุดออก
- Cable Range of Entry hole: ขนาดรูที่ใช้สำหรับใส่สายไฟ โดยจะมีขนาดให้เลือกหลายขนาด เพื่อให้เหมาะสมกับขนาดของสายไฟที่ใช้
ถูกออกแบบมาเพื่อให้ยึดสายไฟหรือสายเคเบิลเข้ากับอุปกรณ์ต่าง ๆ อย่างปลอดภัยและมีประสิทธิภาพ โดยมีองค์ประกอบสำคัญที่ต้องพิจารณาเมื่อเลือกใช้งาน ได้แก่ GL (Gland Length), AG (Approximated Grip Length) และ Cable Range of Entry Hole ซึ่งแต่ละส่วนมีรายละเอียดและหน้าที่เฉพาะ ☑ เคเบิ้ลแกลน
ความยาวของส่วนที่ยื่นออกมาของเคเบิ้ลแกลนทองเหลือง
มาตรฐานการป้องกันสิ่งแปลกปลอมที่ถูกกำหนดโดย มาตรฐาน IP (Ingress Protection) ซึ่งใช้วัดระดับความสามารถของอุปกรณ์ในการป้องกันการเข้าของของเหลวและฝุ่น มาตรฐานนี้จะแสดงด้วยรหัสสองหลัก คือ IP ตามด้วยตัวเลขสองตัวที่แสดงถึงระดับการป้องกันต่อฝุ่นและน้ำ การป้องกันฝุ่นเป็นสิ่งสำคัญสำหรับการใช้งานในสภาพแวดล้อมที่มีฝุ่นละอองหรือสิ่งสกปรกอยู่เป็นจำนวนมาก เช่น ในโรงงานอุตสาหกรรม อาคารที่มีการก่อสร้าง หรือบริเวณที่มีการทำงานภายนอก ซึ่งฝุ่นหรืออนุภาคต่างๆ สามารถเข้าสู่อุปกรณ์ได้
สามารถป้องกัน สนิม ได้ดีเนื่องจาก สแตนเลส มีคุณสมบัติที่ทนต่อการกัดกร่อนและไม่เป็นสนิม ซึ่งทำให้เหมาะสมสำหรับการใช้งานในสภาพแวดล้อมที่มีความชื้นสูงหรือมีการสัมผัสกับสารเคมีหรือกรดต่างๆ
เคเบิ้ลแกลนทองเหลืองรองรับเกลียวหลากหลายประเภท
เคเบิ้ลแกลนทองเหลือง ได้รับการออกแบบมาเพื่อรองรับการติดตั้งกับระบบไฟฟ้าที่หลากหลาย โดยสามารถเลือกใช้ ประเภทเกลียว (Thread Type) ได้ตามความเหมาะสมของอุปกรณ์และมาตรฐานของแต่ละประเทศ ทำให้ใช้งาน ลูกค้าสามารถเลือก ขนาดเกลียวและประเภทเกลียว ตามอุปกรณ์ที่ใช้งาน เช่น ท่อร้อยสาย, ตู้คอนโทรล, ข้อต่อไฟฟ้า ฯลฯ เราสามารถช่วยแนะนำขนาดและประเภทเกลียวที่เหมาะสมกับงานของคุณ พร้อมแจ้งระยะร้อยสาย (Cable Range)
New series
2025
1. ความแข็งแรงและทนทานต่อการกัดกร่อน ผลิตจาก ทองเหลือง (Brass) ซึ่งมีความแข็งแรงและเหนียวเชิงกลสูง ทนต่อแรงดึงและแรงบิดได้ดี พร้อมผ่านการ ชุบนิกเกิล (Nickel Plating) เพื่อเพิ่มประสิทธิภาพในการต้านทานการกัดกร่อนจากความชื้น น้ำทะเล และสารเคมีในสภาพแวดล้อมที่รุนแรง ช่วยยืดอายุการใช้งาน ไม่เกิดสนิมหรือสึกหรอง่าย แม้ใช้งานกลางแจ้งหรือในอุณหภูมิที่เปลี่ยนแปลงสูง
2. มาตรฐาน IP68 – กันน้ำ กันฝุ่น ออกแบบด้วย ซีลยาง (Sealing Gasket) ที่แน่นหนา ช่วยป้องกันฝุ่นละอองและสิ่งแปลกปลอมไม่ให้เข้าสู่ระบบ รวมถึงสามารถกันน้ำได้ในระดับลึก เหมาะสำหรับใช้งานในพื้นที่เปียกชื้น เช่น โรงงานอาหาร เครื่องจักร หรือระบบไฟฟ้าในพื้นที่ภายนอก
3. ความปลอดภัยและมาตรฐานสากล ผ่านการรับรองมาตรฐานความปลอดภัย ได้แก่
CE: รับรองคุณภาพและความปลอดภัยของผลิตภัณฑ์ในสหภาพยุโรป
RoHS: ปราศจากสารอันตราย เช่น ตะกั่ว หรือแคดเมียม
REACH: เป็นมิตรต่อสิ่งแวดล้อมและปลอดภัยต่อผู้ใช้งาน
4. ป้องกันไฟฟ้าสถิตและสัญญาณรบกวน (EMC) รองรับการต่อสายดินอย่างมีประสิทธิภาพ ช่วยลดโอกาสการเกิดไฟฟ้าสถิต และลดปัญหาสัญญาณรบกวนแม่เหล็กไฟฟ้า เหมาะสำหรับงานระบบที่ต้องการความเสถียรสูง
ปัจจัยสำคัญในการเลือกซื้อเคเบิ้ลแกลนทองเหลืองชุบนิกเกิล
การติดตั้งระบบไฟฟ้าและการป้องกันความปลอดภัยในหลายๆ ระบบ เช่น ระบบไฟฟ้าในโรงงานอุตสาหกรรม, ระบบควบคุมอัตโนมัติ, หรือแม้กระทั่งในงานทางทะเลและการใช้งานที่มีความเสี่ยงสูง เช่น พื้นที่ชื้นและสารเคมีที่กัดกร่อน สินค้าที่มีคุณภาพและการเลือกซื้ออย่างถูกต้องสามารถป้องกันปัญหาการรั่วไหลของน้ำหรือฝุ่น และยืดอายุการใช้งานของระบบไฟฟ้าได้อย่างยาวนาน ขนาดของสายไฟ (Cable Size) การเลือกขนาดของเริ่มต้นจากการพิจารณาขนาดของสายไฟที่คุณจะใช้งาน โดยที่มีการกำหนดขนาดรูที่รองรับสายไฟ (Cable Range) ซึ่งจะช่วยให้เลือกผลิตภัณฑ์ที่พอดีกับเส้นผ่านศูนย์กลางของสายไฟ เมื่อเลือกขนาดได้อย่างถูกต้อง จะช่วยให้สายไฟอยู่ในตำแหน่งที่มั่นคงและปลอดภัย ช่วยป้องกันไม่ให้เกิดการเสียดสีที่อาจทำให้สายไฟเสียหาย
ประเภทเกลียว (Thread Type) การเลือกประเภทเกลียว (Thread Type) เป็นปัจจัยสำคัญในการเลือกเคเบิ้ลรัดสายไฟเพราะเกลียวที่เหมาะสมจะช่วยให้การติดตั้งเป็นไปได้อย่างราบรื่นและแน่นหนา เกลียวที่พบมาก ได้แก่: PG : เคเบิ้ลแกลน เป็นเกลียวที่ใช้กันอย่างแพร่หลาย โดยมีการออกแบบให้ยึดได้แน่นและสะดวกในการติดตั้งในอุปกรณ์ไฟฟ้าทั่วไป M-Type (Metric): ใช้เกลียวแบบมิลลิเมตร เหมาะสำหรับการใช้งานในอุปกรณ์ไฟฟ้าและตู้ควบคุมไฟฟ้าต่างๆ NPT : เคเบิ้ลแกลน ใช้สำหรับอุปกรณ์ที่มีเกลียวท่อ เหมาะสำหรับงานที่ต้องการความทนทานต่อการกัดกร่อนสูง เช่น การใช้งานในสภาพแวดล้อมที่มีน้ำและสารเคมี
วัสดุและการชุบเคลือบ (Material and Coating) วัสดุที่ใช้ในการผลิตเคเบิ้ลทองเหลืองชุบนิกเกิลมักจะเป็นทองเหลืองที่ผ่านการชุบนิกเกิลเพื่อเพิ่มคุณสมบัติการทนทานต่อการกัดกร่อนและการใช้งานในสภาพแวดล้อมที่รุนแรง เช่น สภาพแวดล้อมที่มีความชื้นสูงหรือสัมผัสกับสารเคมี การชุบนิกเกิลช่วยเพิ่มความทนทานในการใช้งานระยะยาวและป้องกันการเกิดสนิมได้ดี
ผลงานสินค้าและบริการของเรา

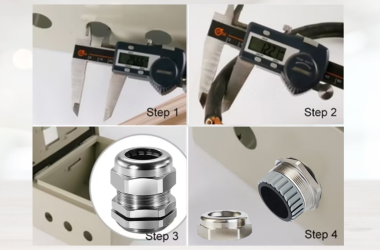

ขั้นตอนการตรวจสอบและติดตั้งเกลียว PG, M, และ NPT
ขั้นตอนที่ 1: ตรวจสอบประเภทเกลียวที่ใช้งาน ก่อนเริ่มติดตั้ง ควรตรวจสอบว่าอุปกรณ์หรือรูติดตั้งมีการต๊าปเกลียวไว้แล้วหรือไม่ หากต๊าปไว้แล้ว ต้องทราบว่าประเภทเกลียวคือ PG, M, หรือ NPT พร้อมยืนยันขนาดเกลียว เช่น PG13.5, PG16, M32, M40, หรือ NPT3/4” โดยข้อมูลนี้จะช่วยให้การติดตั้งเหมาะสมและมั่นใจในความเข้ากันได้ของเกลียว
ขั้นตอนที่ 2: ตรวจสอบขนาดรูติดตั้ง วัดขนาดรูที่ต้องการติดตั้งด้วยเครื่องมือวัดที่เหมาะสม เช่น เวอร์เนียร์หรือไมโครมิเตอร์ เพื่อยืนยันว่าขนาดรูตรงกับขนาดเกลียวที่เลือก หากรูติดตั้งมีขนาดเล็กหรือใหญ่เกินไป อาจต้องเจาะใหม่หรือติดตั้งอะแดปเตอร์เกลียวที่เหมาะสม
ขั้นตอนที่ 3: ตรวจสอบสายเคเบิ้ลให้เหมาะสม สำรวจสายเคเบิ้ลที่จะใช้งาน โดยวัดเส้นผ่านศูนย์กลางภายนอกของสาย และเปรียบเทียบกับ Cable Range ของเคเบิ้ลยึดสายไฟรุ่นนั้น ๆ หากสายเล็กหรือใหญ่เกินไป อาจทำให้การซีลไม่แน่นหนา หรือทำให้เกิดแรงดึงมากเกินไปที่สายเคเบิ้ล
ขั้นตอนที่ 4: ติดตั้งเคเบิ้ลและขันเกลียวให้แน่น เมื่อเลือกขนาดที่เหมาะสมแล้ว ให้สอดสายเคเบิ้ลผ่าน Cable gland และปรับตำแหน่งให้สายอยู่ในจุดที่เหมาะสม จากนั้นขันส่วนเกลียวให้แน่นเพื่อให้ซีลยางทำงานเต็มที่ ควรหลีกเลี่ยงการขันแน่นเกินไป เพราะอาจสร้างแรงกดต่อสายจนเกิดความเสียหาย ☑ รายละเอียดสินค้าและราคา
