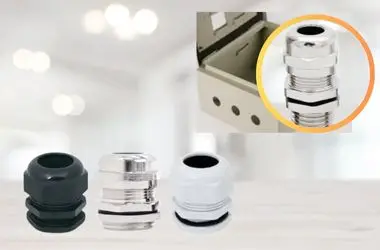

Cable gland คืออะไร?
Cable Gland คืออุปกรณ์ที่ใช้สำหรับยึดและป้องกันสายไฟเมื่อเชื่อมต่อกับอุปกรณ์ไฟฟ้าหรือกล่องควบคุมไฟฟ้า มีหน้าที่หลักในการป้องกันการหลุดของสายไฟ ช่วยป้องกันน้ำ ฝุ่น และสารเคมีเข้าสู่จุดเชื่อมต่อ ทำให้ระบบไฟฟ้าปลอดภัยและทำงานได้อย่างมีประสิทธิภาพ
สินค้าแนะนำและใกล้เคียง

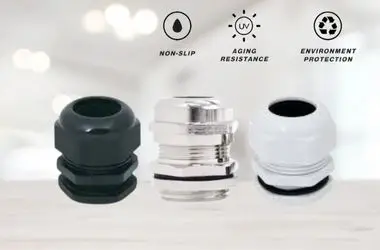

หน้าที่ Cable gland คือ?
ทำหน้าที่สำคัญในการยึดสายไฟให้มั่นคง ป้องกันการหลุดออกจากจุดเชื่อมต่อ พร้อมทั้งป้องกันน้ำ ฝุ่น และสิ่งสกปรกตามมาตรฐาน IP68 นอกจากนี้ยังช่วยลดแรงดึงและแรงกดที่อาจทำให้สายไฟเสียหาย รวมถึงป้องกันการลามไฟและการกัดกร่อนจากสารเคมี วัสดุที่ใช้ผลิต เช่น Nylon PA66, Nickel Brass, Stainless Steel 304/316L ถูกออกแบบให้เหมาะสมกับสภาพแวดล้อมที่แตกต่างกัน จึงช่วยเพิ่มความปลอดภัยและยืดอายุการใช้งานของระบบไฟฟ้า
รายละเอียดสินค้าและราคา
สินค้าและบทความใกล้เคียง
ทำหน้าที่ช่วยให้การติดตั้งและจัดการสายไฟเป็นระเบียบ
เคเบิ้ลแกลนยังช่วยให้การติดตั้งและจัดการสายไฟเป็นระเบียบ ลดความเสี่ยงจากการเสียดสีหรือขาดของสายไฟ โดยเฉพาะในพื้นที่ที่มีแรงสั่นสะเทือนหรือแรงดึงสูง นอกจากนี้ วัสดุของ Cable Gland คือ สแตนเลส 316L ยังทนต่อสภาพแวดล้อมที่รุนแรง เช่น ความชื้นสูง สารเคมี และบริเวณใกล้ทะเล สำหรับการเลือกใช้งาน ควรคำนึงถึง ขนาดเกลียว (PG, M, NPT), ระดับการป้องกัน IP, และวัสดุของ Cable Gland เพื่อให้เหมาะสมกับระบบไฟฟ้าและอุตสาหกรรมต่าง ๆ

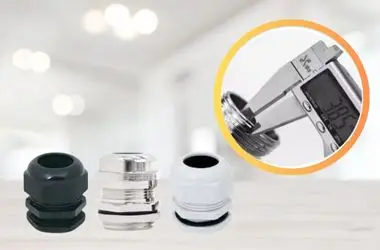

📊ตารางสรุปประเภทเกลียวของเคเบิ้ลแกลน
| ประเภทเกลียว | ลักษณะเกลียว | มุมเกลียว | ขนาดที่นิยม | การใช้งานที่แนะนำ |
|---|---|---|---|---|
| PG (Panzer Gewinde) | เกลียวมาตรฐานเยอรมนี | 80° | PG7, PG9, PG11, PG13.5, PG16, PG21, PG29, PG36, PG42 | ตู้ควบคุมไฟฟ้า, เครื่องจักรในยุโรป, อุปกรณ์ไฟฟ้าขนาดเล็ก |
| M (Metric Thread) | เกลียวมาตรฐานสากล (ISO Metric) | 60° | M12, M16, M20, M25, M32, M40, M50, M63 | งานอุตสาหกรรมทั่วไป, เครื่องจักรโรงงาน, งานที่ต้องการเกลียวละเอียด |
| NPT (National Pipe Thread) | เกลียวเรียว (Tapered Thread) | 60° | 3/8” NPT, 1/2” NPT, 3/4” NPT, 1” NPT, 1-1/4” NPT | อุตสาหกรรมปิโตรเลียม, ระบบท่อ, งานที่ต้องการปิดผนึกแน่นหนา |
- PG: เหมาะสำหรับการใช้งานในอุปกรณ์ไฟฟ้าและเครื่องจักรที่มีขนาดเล็ก โดยเฉพาะในยุโรป
- M: เหมาะสำหรับงานอุตสาหกรรมที่ต้องการมาตรฐานสากลและมีการใช้งานที่หลากหลาย
- NPT: เหมาะสำหรับงานที่ต้องการการปิดผนึกที่มีความแน่นหนา เช่น ระบบท่อและอุตสาหกรรมปิโตรเลียม
ประเภทเกลียวของ Cable Gland คือ (PG, M, NPT)
เกลียว PG เป็นเกลียวมาตรฐานของเยอรมนีมีมุมเกลียว 80° และใช้หน่วยเป็นมิลลิเมตรขนาดเกลียว PG เริ่มต้นที่ PG7, PG9, PG11, PG13.5, PG16, PG21, PG29, PG36, PG42, PG48 ฯลฯ ☑ เคเบิ้ลแกลน
เกลียว M ลักษณะ:เป็นเกลียวมาตรฐานสากลที่ใช้ระบบเมตริกมีมุมเกลียว 60° และระยะห่างระหว่างเกลียวสม่ำเสมอขนาดเกลียว M ได้แก่ M12, M16, M20, M25, M32, M40, M50, M63 ฯลฯ
เกลียว NPT ลักษณะ:เป็นเกลียวมาตรฐานของอเมริกา มีมุมเกลียว 60° และเป็นเกลียวเรียว (Tapered Thread)ขนาดเกลียว NPT ได้แก่ 3/8” NPT, 1/2” NPT, 3/4” NPT, 1” NPT, 1-1/4” NPT ฯลฯ
การติดตั้ง Cable Gland คือสิ่งสำคัญเพื่อให้สามารถป้องกันน้ำ
การติดตั้งอย่างถูกต้องเป็นสิ่งสำคัญเพื่อให้สามารถป้องกันน้ำ ฝุ่น และแรงดึงได้อย่างมีประสิทธิภาพ ควรเลือกขนาดที่เหมาะสมกับเส้นผ่านศูนย์กลางของสายไฟและตรวจสอบว่าซีลยาง (Sealing Ring) แนบสนิทกับสายไฟเพื่อลดโอกาสการรั่วซึม นอกจากนี้ ควรขันล็อกให้แน่นพอดีเพื่อป้องกันความเสียหายต่อสายไฟและเกลียวของอุปกรณ์ เมื่อติดตั้งในสภาพแวดล้อมที่มีสารเคมี ความชื้น หรืออุณหภูมิสูง ควรเลือก เพื่อให้มั่นใจในความทนทานและอายุการใช้งานที่ยาวนาน การดูแลรักษาและตรวจสอบเป็นระยะช่วยให้ระบบไฟฟ้าปลอดภัย ลดความเสี่ยงจากการลัดวงจรและความเสียหายของสายไฟ
คุณสมบัติของ Cable Gland คือ?
คุณสมบัติที่หลากหลายและมีความสำคัญในการติดตั้งระบบไฟฟ้าในสภาพแวดล้อมที่ต้องการการป้องกันพิเศษ เช่น การป้องกันน้ำ ฝุ่น ความร้อน หรือสารเคมี โดยมีการเลือกใช้วัสดุและขนาดที่เหมาะสมกับแต่ละประเภทการใช้งาน ทั้งนี้ช่วยเพิ่มความปลอดภัยและอายุการใช้งานของระบบไฟฟ้าได้อย่างยาวนาน
New series
2025
การป้องกันน้ำและฝุ่น (IP Rating) มีระดับการป้องกันที่ช่วยป้องกันน้ำและฝุ่นไม่ให้เข้าสู่ภายในระบบไฟฟ้า ตัวอย่างเช่น IP65, IP66, IP67, IP68 โดยมีคุณสมบัติในการป้องกันฝุ่นและการรั่วไหลของน้ำทั้งจากการจุ่มลงในน้ำหรือจากการพุ่งไปที่อุปกรณ์ ซึ่งทำให้เหมาะสำหรับการติดตั้งในสภาพแวดล้อมที่มีความชื้นหรือสภาพอากาศที่เปลี่ยนแปลงบ่อย
วัสดุที่ทนทานต่อสารเคมีและสิ่งแวดล้อม ผลิตจากวัสดุที่มีความทนทานสูง เช่น Nylon PA66, Nickel Brass, และ Stainless Steel ซึ่งทนทานต่อสารเคมีต่าง ๆ เช่น กรดอ่อน, ไขมัน, น้ำทะเล, และอุณหภูมิที่สูง หรือความชื้น ทำให้สามารถใช้งานในสภาพแวดล้อมที่รุนแรงได้ เช่น อุตสาหกรรมเคมีหรืออุตสาหกรรมที่เกี่ยวข้องกับการประมวลผลน้ำทะเล
ป้องกันการลามไฟ วัสดุที่ใช้ผลิตบางประเภท เช่น Nylon PA66 ได้รับการออกแบบให้ไม่ลามไฟหรือลามไฟได้ยาก ช่วยเพิ่มความปลอดภัยในกรณีที่เกิดเพลิงไหม้ในระบบไฟฟ้า โดยมีคุณสมบัติช่วยจำกัดการแพร่กระจายของไฟ
รองรับแรงดึงและแรงกด มีการออกแบบให้รองรับแรงดึงและแรงกดจากสายไฟที่อาจเกิดจากการเคลื่อนที่ของเครื่องจักรหรือระบบไฟฟ้า ช่วยลดความเสี่ยงในการเกิดความเสียหายจากการเคลื่อนที่ของสายไฟ และทำให้การติดตั้งมั่นคงและปลอดภัย
ป้องกันการเสียดสีและการบาดเจ็บของสายไฟ การใช้ช่วยป้องกันไม่ให้สายไฟเกิดการเสียดสีจากวัสดุอื่น ๆ หรือถูกทำลายจากการเคลื่อนที่ ซึ่งจะทำให้ยืดอายุการใช้งานของสายไฟและอุปกรณ์ที่เชื่อมต่อ
ยึดสายไฟให้แน่นหนา ป้องกันการหลุดออก
Cable Gland ทำหน้าที่สำคัญในการยึดสายไฟให้แน่นหนา โดยการติดตั้งจะช่วยป้องกันการหลุดออกของสายไฟจากจุดเชื่อมต่อ ทำให้ระบบไฟฟ้าทำงานได้อย่างปลอดภัยและมีประสิทธิภาพ สายไฟจะได้รับการยึดเกาะที่มั่นคงไม่ให้เกิดการเคลื่อนที่หรือการหลุดออก ซึ่งเป็นปัจจัยที่สำคัญในการป้องกันอุบัติเหตุจากการลัดวงจรหรือการรั่วไหลของไฟฟ้า
การทำงานของ Cable Gland คือ
การยึดเกาะอย่างมั่นคง: ด้วยการออกแบบที่ใช้ซีลยางหรือวัสดุที่ยืดหยุ่นสามารถจับสายไฟให้แน่นหนาได้โดยไม่ทำให้สายไฟบาดเจ็บหรือเสื่อมสภาพ
ป้องกันการเคลื่อนที่: ด้วยการขันให้แน่นตามมาตรฐานหรือข้อกำหนดที่ระบุไว้ จะช่วยป้องกันการเคลื่อนที่ของสายไฟที่อาจทำให้เกิดการเชื่อมต่อหลุด
ป้องกันการขัดข้อง: การยึดสายไฟอย่างมั่นคงช่วยป้องกันการขัดข้องของระบบไฟฟ้า เช่น การหลุดออกจากจุดเชื่อมต่อหรือการเกิดการลัดวงจร
การติดตั้งอย่างถูกต้องจะช่วยยืดอายุการใช้งานของทั้งสายไฟและอุปกรณ์ไฟฟ้า และลดความเสี่ยงจากปัญหาต่าง ๆ ที่อาจเกิดขึ้นจากการเชื่อมต่อที่ไม่มั่นคง เคเบิ้ลแกลน
ผลงานสินค้าและบริการของเรา
กระบวนการการติดตั้งสายไฟผ่านตัวเคเบิ้ลแกลนด์
- เกลียว PG (Panzergewinde) ลักษณะสำคัญ: เป็นมาตรฐานเกลียวจากยุโรปมี เกลียวขนาดกลาง ที่ช่วยให้การติดตั้งสายเคเบิลทำได้สะดวกและแน่นหนาระยะห่างระหว่างฟันเกลียวเหมาะสมกับงานทั่วไป เช่น ตู้ไฟฟ้าและเครื่องจักร ติดตั้งง่าย: ฟันเกลียวโค้งมนช่วยลดการเสียหายต่อวัสดุเมื่อขันเกลียว เหมาะสำหรับสายไฟขนาดเล็กถึงขนาดกลาง เช่น สายควบคุมหรือเซ็นเซอร์ขนาดมาตรฐานที่นิยม: PG7: เหมาะสำหรับสายขนาดเล็ก, PG9 – PG16: ใช้ในสายไฟที่ต้องการความแข็งแรงเพิ่มขึ้น, PG21 – PG36: สำหรับสายเคเบิลขนาดใหญ่
- เกลียว M-Type (Metric Thread) ลักษณะสำคัญ: เป็นมาตรฐานสากล นิยมใช้ทั่วโลก โดยเฉพาะในยุโรปและเอเชีย มี ระยะฟันเกลียวสม่ำเสมอ และฟันเกลียวมีความละเอียด ทำให้เหมาะสำหรับงานที่ต้องการความแม่นยำสูง ข้อดี: รองรับแรงดันได้ดี: เหมาะสำหรับงานที่ต้องการเกลียวแน่นและซีลป้องกันที่ดี การใช้งานหลากหลาย: ตั้งแต่งานติดตั้งภายในอาคารจนถึงงานภายนอก ขนาดมาตรฐานที่นิยม: M12 x 1.5: ใช้กับสายขนาดเล็ก เช่น เซ็นเซอร์, M16 – M20: ขนาดกลาง ใช้ในระบบไฟฟ้าทั่วไป, M25 – M50: สำหรับสายขนาดใหญ่ในโรงงาน
- เกลียว NPT (National Pipe Thread) ลักษณะสำคัญ: มาตรฐานเกลียวจากอเมริกาเหนือ มีลักษณะ ฟันเกลียวเรียว (Tapered) เพื่อเพิ่มความแน่นหนาและช่วยซีลป้องกันของเหลวและก๊าซได้อย่างดี ข้อดี: ป้องกันการรั่วซึม: เหมาะสำหรับการใช้งานที่ต้องการซีลแน่นหนา เช่น งานระบบท่อและสารเคมี เหมาะกับงานหนัก: ใช้ในอุตสาหกรรมหนัก เช่น โรงกลั่นน้ำมัน ขนาดมาตรฐานที่นิยม: NPT 1/4″: สำหรับสายขนาดเล็ก เช่น สายควบคุม NPT 1/2″: ใช้ในงานระบบไฟฟ้าทั่วไป NPT 1″: สำหรับสายไฟขนาดใหญ่ในงานอุตสาหกรรม ☑ รายละเอียดสินค้าและราคา
