OSCG Cable gland
เคเบิ้ลแกลนกันระเบิด
OSCG Cable Gland รุ่น Armoured OS-E1UF เป็นอุปกรณ์ที่ออกแบบมาโดยเฉพาะสำหรับใช้งานกับ สายไฟหุ้มเกราะ (Armoured Cable) ในพื้นที่ที่มีความเสี่ยงสูง เช่น พื้นที่ที่อาจเกิดการระเบิด หรือในสภาพแวดล้อมอุตสาหกรรมที่มีฝุ่นหรือสารเคมีที่ติดไฟได้ โดยมีคุณสมบัติเด่นที่เน้นการป้องกันและความปลอดภัย ถูกออกแบบให้ยึดเกราะโลหะ (Steel Wire Armour – SWA) ได้แน่นหนา พร้อมยังรักษาการต่อเชื่อมไฟฟ้าอย่างมีประสิทธิภาพ
สินค้าแนะนำและใกล้เคียง

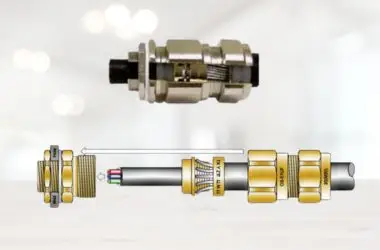

OSCG Cable Gland คืออะไร?
เคเบิ้ลแกลน OS-E1UF ออกแบบมาเพื่อใช้กับ สายไฟหุ้มเกราะ (Armoured Cable) ซึ่งมีเกราะโลหะที่ช่วยป้องกันสายไฟจากความเสียหายภายนอก เช่น การกัดกร่อนและการบิดงอ โดยเฉพาะในสภาพแวดล้อมที่มีความเสี่ยงสูง หรือในพื้นที่ที่ต้องการการป้องกันพิเศษจากอันตราย เช่น พื้นที่ที่มีการระเบิดหรืออันตรายจากไฟฟ้า เหมาะสำหรับการใช้งานใน สถานที่อันตราย และสภาพแวดล้อมที่ต้องการการป้องกันที่มีความปลอดภัยสูง ทั้งใน ร่มและกลางแจ้ง 🔌⚡
รายละเอียดสินค้าและราคา
สินค้าและบทความใกล้เคียง
Cable gland OS-E1UF ใช้กับสายไฟประเภทไหน?
OSCG Cable gland OS-E1UF ออกแบบมาเพื่อใช้กับสายไฟหุ้มเกราะ (Armoured Cable) ซึ่งมีเกราะโลหะที่ช่วยป้องกันสายไฟจากความเสียหายภายนอกและป้องกันการบิดงอ สายไฟประเภทนี้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีความเสี่ยงสูงหรือที่ต้องการการป้องกันพิเศษจากอันตราย เช่น พื้นที่ที่มีการระเบิดหรืออันตรายจากไฟฟ้า สายไฟหุ้มเกราะที่ใช้ร่วมกับ OS-E1UF จะต้องมีเกราะโลหะที่ทำจากวัสดุที่แข็งแรง เช่น สายไฟ SWA (Steel Wire Armoured) หรือสายไฟที่มีเกราะโลหะประเภทอื่น ๆ ที่ให้ความทนทานสูงในสภาพแวดล้อมที่มีการกัดกร่อนหรือการสั่นสะเทือน

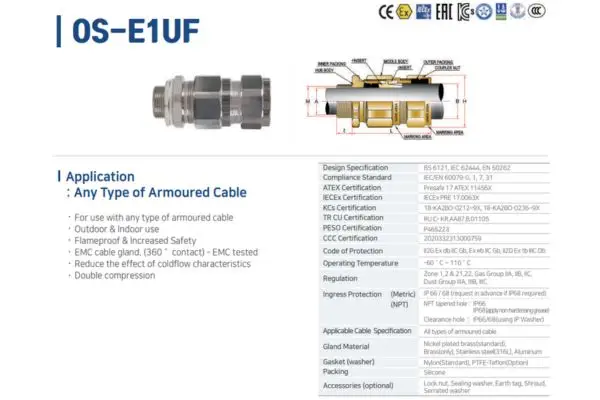

📊 ตารางขนาดของ OSCG Cable Gland OS-E1UF
| ขนาดเกลียว | ขนาดสายไฟที่รองรับ (mm) | ขนาดเกลียวภายนอก (A) | ขนาดเกลียวภายใน (B) | ความยาว (C) |
|---|---|---|---|---|
| M20 | 6 – 12 mm | 20 mm | 1.5 mm | 34 mm |
| M25 | 8 – 14 mm | 25 mm | 1.5 mm | 36 mm |
| M32 | 10 – 18 mm | 32 mm | 1.5 mm | 40 mm |
| M40 | 12 – 22 mm | 40 mm | 1.5 mm | 42 mm |
| M50 | 14 – 28 mm | 50 mm | 1.5 mm | 45 mm |
หมายเหตุ:
ขนาดของเคเบิ้ลแกลนขึ้นอยู่กับขนาดสายไฟที่ใช้ โดยการเลือกขนาดที่เหมาะสมจะช่วยให้การติดตั้งมีความมั่นคงและปลอดภัยมากที่สุด
ขนาดที่ระบุเป็นขนาดมาตรฐาน M-Thread ซึ่งเหมาะสำหรับการใช้งานในอุตสาหกรรมต่าง ๆ
ค่าความยาว (C) เป็นการวัดความยาวรวมจากฐานเกลียวถึงปลายของเคเบิ้ลแกลน
เคเบิ้ลแกลน OS-E1UF มีหลายขนาดให้เลือกใช้งานตามความต้องการของการติดตั้งสายไฟหุ้มเกราะในแต่ละระบบ
รองรับการใช้งานกับสายไฟที่มีการหุ้มฉนวนหลายชั้น
สามารถใช้กับสายไฟที่มีการหุ้มฉนวนหลายชั้น เพื่อให้สามารถป้องกันฝุ่นละออง, น้ำ, และการกัดกร่อนจากสภาพแวดล้อมที่ท้าทาย และสามารถใช้งานได้ทั้งในร่มและกลางแจ้ง รวมถึงในพื้นที่ที่มีอันตรายจากการระเบิดตามมาตรฐาน ATEX และ IECEx เพื่อเพิ่มความปลอดภัยสูงสุดในการติดตั้งระบบไฟฟ้าในสถานที่อันตราย.
☑ เคเบิ้ลแกลนกันระเบิด รองรับการใช้งานทั้งในร่มและกลางแจ้ง
สามารถติดตั้งได้ทั้งใน พื้นที่ภายในอาคาร เช่น ห้องควบคุมไฟฟ้า และใน พื้นที่กลางแจ้ง เช่น โรงงานที่มีการสัมผัสกับสภาพอากาศและการสั่นสะเทือน
สามารถติดตั้งได้ทั้งใน พื้นที่ภายในอาคาร เช่น ห้องควบคุมไฟฟ้า และใน พื้นที่กลางแจ้ง เช่น โรงงานที่มีการสัมผัสกับสภาพอากาศและการสั่นสะเทือน
คุณสมบัติของ OSCG Cable Gland Armoured OS-E1UF
มาตรฐานและการรับรองความปลอดภัยระดับสากล
- ผ่านมาตรฐานการออกแบบ BS 6121, IEC 62444, และ EN 50262
- ได้รับการรับรองมาตรฐาน ATEX (Presafe 17 ATEX 11456X), IECEx (IECEx PRE 17.0063X), KCs (18-KA2BO-0212~19X), TR CU (RU C-KR.AA87.B.01239/23), PESO (P465223) และ CCC (2023012313574013)
- มาตรฐานการป้องกันการระเบิด: IM2 Ex db I Mb, Ex eb I Mb, II2G Ex db IIC Gb, และ II2D Ex tb IIIC Db
การป้องกันสิ่งแปลกปลอมและความทนทานต่อสภาพแวดล้อม
รองรับสายไฟแบบหุ้มเกราะทุกประเภทเหมาะสำหรับสายไฟหุ้มเกราะที่ใช้ในระบบไฟฟ้ากำลังสูงและในพื้นที่ที่มีความเสี่ยงรองรับทั้งสายที่ใช้ในสภาพแวดล้อม Zone 1, 2 (ก๊าซ) และ Zone 21, 22 (ฝุ่น) การป้องกันสิ่งแปลกปลอมและความทนทานต่อสภาพแวดล้อม ระดับการป้องกัน IP66/IP68 (สามารถร้องขอ IP68 สำหรัการป้องกันน้ำและฝุ่นสำหรับเกลียว NPT และ Metric ทนต่อสภาพแวดล้อมที่มีการกัดกร่อนด้วยวัสดุ Nickel-Plated Brass หรือ Stainless Steel 316L
New series
2025
การรองรับสายไฟหุ้มเกราะ – สามารถใช้งานร่วมกับสายไฟที่มีเกราะโลหะแข็งแรง เช่น สายไฟ SWA (Steel Wire Armoured) หรือสายไฟที่มีเกราะโลหะประเภทอื่น ๆ
ป้องกันการบิดงอและความเสียหายจากภายนอก – เกราะโลหะช่วยเสริมความทนทาน และป้องกันการบิดงอหรือการทำลายที่อาจเกิดขึ้นกับสายไฟ
ป้องกันสิ่งแวดล้อมที่ท้าทาย – สามารถป้องกัน ฝุ่นละออง, น้ำ, และ การกัดกร่อน จากสภาพแวดล้อมที่มีความเสี่ยง เช่น พื้นที่ที่มีการสั่นสะเทือนสูง
การใช้งานทั้งในร่มและกลางแจ้ง – ออกแบบมาเพื่อใช้งานในสภาพแวดล้อมที่หลากหลาย รวมถึงพื้นที่ที่ต้องการความปลอดภัยสูง เช่น สถานที่ที่มีอันตรายจากการระเบิด (ตามมาตรฐาน ATEX และ IECEx)
มาตรฐานความปลอดภัย – ได้รับการออกแบบให้เป็นไปตามมาตรฐานความปลอดภัย ATEX และ IECEx สำหรับพื้นที่ที่มีอันตรายจากการระเบิด
การใช้งาน
พื้นที่อันตรายจากการระเบิด (เช่น โรงงานเคมี, โรงไฟฟ้า)
การใช้งานในพื้นที่กลางแจ้งหรือในสภาพแวดล้อมที่มีความเสี่ยงสูง
การใช้งานในพื้นที่ที่มีการกัดกร่อนหรือการสั่นสะเทือนสูง
วิธีเลือกและติดตั้ง เคเบิ้ลแกลนกันระเบิดสำหรับสายไฟหุ้มเกราะ (Armoured)
ตรวจสอบประเภทสายไฟ: เริ่มต้นด้วยการพิจารณาว่าสายไฟที่ใช้มีการหุ้มเกราะโลหะ (Armoured Cable) หรือไม่ โดยเกราะโลหะมักเป็นชั้นป้องกันที่ช่วยเพิ่มความแข็งแรงของสายไฟและลดโอกาสที่สายไฟจะได้รับความเสียหาย การเลือกเคเบิ้ลกันระเบิด จึงต้องรองรับการจับยึดเกราะโลหะได้แน่นหนาเพื่อความปลอดภัย เช่น OS-E1UF ที่ออกแบบมาสำหรับสายไฟหุ้มเกราะโดยเฉพาะ
เลือกขนาดที่เหมาะสม: ขนาดของเคเบิ้ลแกลนด์ต้องพอดีกับสายไฟและเกราะโลหะ โดยพิจารณาจากเส้นผ่านศูนย์กลางภายนอกของสายไฟ (Outer Diameter) และความหนาของเกราะโลหะ ข้อมูลนี้สามารถดูได้จากเอกสารสเปกของสายไฟและ เคเบิ้ลกันระเบิดควรเลือกขนาดที่ไม่เล็กหรือใหญ่เกินไป เพื่อให้การติดตั้งมั่นคงและป้องกันน้ำหรือฝุ่นอย่างมีประสิทธิภาพ เคเบิ้ลแกลน
เลือกวัสดุ: วัสดุที่ใช้ทำ Cable Gland ควรเหมาะสมกับสภาพแวดล้อมการใช้งาน ตัวเลือกวัสดุที่พบได้บ่อยคือ
- Nickel-Plated Brass: ให้ความทนทานต่อการกัดกร่อนและเหมาะสำหรับการใช้งานทั่วไป
- Brass: เหมาะสำหรับสภาพแวดล้อมที่ไม่รุนแรงมาก
- Stainless Steel 316L: ใช้ในพื้นที่ที่มีความเสี่ยงสูง เช่น สภาพอากาศทะเลหรือพื้นที่อุตสาหกรรมที่มีการกัดกร่อน
ความยืดหยุ่นและความน่าเชื่อถือ
- สามารถใช้ได้กับงานที่ต้องการการป้องกันการลามของไฟและการปิดผนึกที่แน่นหนา
- ออกแบบมาให้เหมาะสมกับการใช้งานทั้งในร่มและกลางแจ้ง รวมถึงสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
ผลงานสินค้าและบริการของเรา
องค์ประกอบและหน้าที่ของ OSCG Cable Gland รุ่น OS-E1UF
OS-E1UF ออกแบบมาเพื่อรองรับสายไฟหุ้มเกราะ (Armoured Cable) อย่างปลอดภัยและมีประสิทธิภาพ ส่วนประกอบของต่อมสายไฟนี้ได้รับการออกแบบให้ทำงานร่วมกันอย่างลงตัว เพื่อให้มั่นใจในความปลอดภัยของระบบไฟฟ้า
- Hub Body: ตัวเรือนหลัก ทำหน้าที่ยึดทุกส่วนของต่อมสายไฟให้เป็นโครงสร้างที่มั่นคง
- Middle Body: เสริมความแข็งแรงให้กับระบบ พร้อมรองรับการบีบอัดระหว่างการติดตั้ง
- Cap Nut: ใช้ขันเพื่อให้ส่วนประกอบต่างๆ แน่นหนา
- Sealing Washer: ช่วยป้องกันน้ำและฝุ่นจากการเข้าสู่จุดเชื่อมต่อ
- (+/- Insert): ยึดเกราะโลหะและตัวนำของสายไฟ
- Lock Nut: เพิ่มความแน่นหนาให้กับการติดตั้ง
ได้รับการพัฒนามาเพื่อให้ตรงตามมาตรฐานความปลอดภัยระดับสากล เช่น ATEX, IECEx และ CCC ซึ่งช่วยเพิ่มความมั่นใจในระบบไฟฟ้าในสภาพแวดล้อมที่ท้าทาย
- ข้อดีหลัก:
- การบีบอัดคู่: ยึดเกราะโลหะและตัวนำสายไฟพร้อมกัน เพื่อเพิ่มความมั่นคง
- วัสดุคุณภาพสูง: ใช้ Nickel Plated Brass, Brass, หรือ Stainless Steel 316L เพื่อความทนทาน
- ระดับป้องกันสูง: ผ่านมาตรฐาน IP66/68 สำหรับป้องกันน้ำและฝุ่น
- รองรับอุณหภูมิสุดขั้ว: ทำงานได้ในช่วง -60°C ถึง +110°C ☑ รายละเอียดสินค้าและราคา
การนำไปใช้งานในพื้นที่ต่างๆ แยกตาม Zone
- Zone 1 (พื้นที่ที่มีความเสี่ยงจากการระเบิดในขณะทำงาน) ลักษณะพื้นที่: พื้นที่ที่มีการเกิดก๊าซหรือไอระเหยที่สามารถติดไฟได้ในขณะทำงาน เช่น ในโรงงานผลิตน้ำมัน, โรงงานเคมี, หรือพื้นที่ที่มีการใช้สารเคมีระเหยที่เป็นอันตราย สามารถใช้ในพื้นที่นี้ได้อย่างปลอดภัย เนื่องจากมีการออกแบบให้สามารถป้องกันการระเบิดจากภายในและการรั่วไหลของก๊าซจากภายนอกตามมาตรฐาน Ex db I Mb และ Ex eb I Mb ตามมาตรฐาน ATEX และ IECEx
- Zone 2 (พื้นที่ที่มีความเสี่ยงจากการระเบิดในกรณีที่เกิดข้อผิดพลาด)ลักษณะพื้นที่: พื้นที่ที่ปกติไม่มีการเกิดก๊าซหรือไอระเหยที่สามารถติดไฟได้ แต่สามารถเกิดขึ้นได้ในกรณีที่มีการรั่วไหลจากอุปกรณ์ไฟฟ้า เช่น ห้องเครื่อง, พื้นที่ควบคุมการผลิต การใช้งาน:มีการรับรองตามมาตรฐาน Ex eb IIC Gb ซึ่งหมายความว่าสามารถใช้ใน Zone 2 ได้อย่างปลอดภัย เนื่องจากมันถูกออกแบบให้ทนทานต่อสภาพแวดล้อมที่อาจเกิดการระเบิดได้จากเหตุการณ์ที่ไม่ปกติ
