เคเบิ้ลแกลน npt
เคเบิ้ลแกลน NPT พลาสติก PA6 คืออุปกรณ์ที่ใช้สำหรับยึดและจัดระเบียบสายไฟหรือสายเคเบิ้ลให้เข้าสู่ตู้ควบคุมหรือกล่องอุปกรณ์ไฟฟ้าอย่างปลอดภัย โดยใช้ เกลียวมาตรฐาน NPT (National Pipe Thread) ในการติดตั้ง และทำจากวัสดุ พลาสติก PA6 (Polyamide 6) ที่มีความแข็งแรงและทนต่อความร้อนและสารเคมีได้ดี ป้องกันฝุ่นและน้ำเข้าสู่กล่องควบคุม (กันน้ำ กันฝุ่น) รุ่นที่มีมาตรฐาน IP68 สามารถใช้ในงานกลางแจ้งหรือพื้นที่ที่มีน้ำและฝุ่นได้
สินค้าแนะนำและใกล้เคียง
ข้อดีในการเลือกใช้เคเบิ้ลแกลน npt
เกลียว NPT ใช้เกลียวแบบทรงกรวยที่แน่นหนา ยึดติดกับตู้หรือกล่องไฟได้มั่นคง ช่วยป้องกันน้ำ ฝุ่น และแรงดึงจากสายไฟได้ดี เหมาะกับงานกลางแจ้งหรือในโรงงาน
เกลียว NPT เป็นมาตรฐานสากลในระบบท่อของอเมริกา จึงหาชิ้นส่วนเข้าคู่ได้ง่าย ทนต่อแรงสั่นสะเทือน ไม่คลายตัวง่ายเมื่อขันแน่น เหมาะสำหรับอุปกรณ์ที่ต้องการความปลอดภัยสูง เช่น ตู้ควบคุมหรือเครื่องจักร สามารถใช้ได้ทั้งกับวัสดุพลาสติกและโลหะในหลากหลายอุตสาหกรรม
รายละเอียดสินค้าและราคา

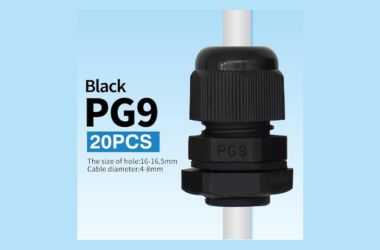

เคเบิ้ลแกลน NPT คืออะไร? เหมาะกับงานประเภทไหน?
เป็นอุปกรณ์ที่ช่วยจัดระเบียบและป้องกันสายไฟเมื่อเข้าสู่ตู้ควบคุมหรือกล่องอุปกรณ์ไฟฟ้า โดยใช้เกลียวแบบ NPT (National Pipe Thread) ซึ่งเป็นเกลียวทรงกรวยที่ยิ่งขันยิ่งแน่น ทำให้สามารถยึดกับผนังหรือกล่องได้อย่างมั่นคง ไม่หลุดง่ายแม้มีแรงสั่นสะเทือนเหมาะกับงานอุตสาหกรรมหนัก ระบบไฟฟ้าเครื่องจักร ตู้ควบคุมกลางแจ้ง หรือระบบที่มีแรงดันและความชื้นสูง โดยเฉพาะเมื่อต้องการความมั่นใจในเรื่องการกันน้ำและกันฝุ่น ระดับ IP68
ตารางขนาดเกลียว NPT
| ขนาดเกลียว (NPT) | ขนาดสายไฟที่รองรับ (มม.) | รหัสตัวอย่าง | ระยะขันแน่น (มม.) |
|---|
| NPT 3/8″ | Ø 3 – 6.5 | NPT-3/8-PA6 | 12 – 14 |
| NPT 1/2″ | Ø 4 – 8 | NPT-1/2-PA6 | 14 – 16 |
| NPT 3/4″ | Ø 6 – 12 | NPT-3/4-PA6 | 16 – 18 |
| NPT 1″ | Ø 10 – 14 | NPT-1-PA6 | 18 – 20 |
| NPT 1-1/4″ | Ø 13 – 18 | NPT-1.25-PA6 | 20 – 22 |
| NPT 1-1/2″ | Ø 18 – 25 | NPT-1.5-PA6 | 22 – 24 |
| NPT 2″ | Ø 25 – 33 | NPT-2-PA6 | 24 – 26 |
🔧 วิธีการติดตั้ง:
เจาะรูบนตู้หรือกล่องไฟให้ตรงกับขนาดเกลียว NPT
หมุนเคเบิ้ลแกลนให้แน่นกับรู
สอดสายไฟผ่านช่องกลาง แล้วขันฝาบนให้แน่นเพื่อยึดสายไฟ
ตรวจสอบความแน่นหนา และความกันน้ำโดยรอบ
Cable Gland NPT พลาสติก PA6 ใช้ทำอะไร?
ยึดสายไฟไม่ให้หลุดจากกล่องหรือตู้ควบคุม
ป้องกันไม่ให้สายไฟหลุดออกจากตัวอุปกรณ์ โดยเฉพาะในงานที่มีการสั่นสะเทือนป้องกันฝุ่นและน้ำเข้าสู่กล่องควบคุม (กันน้ำ กันฝุ่น)
รุ่นที่มีมาตรฐาน IP68 สามารถใช้ในงานกลางแจ้งหรือพื้นที่ที่มีน้ำและฝุ่นได้จัดสายให้เรียบร้อยและปลอดภัย
ช่วยให้สายไฟไม่บิดงอหรือถูกดึงจนสายเสียหายเพิ่มอายุการใช้งานของสายไฟ
ลดการเสียดสีหรือแรงดึงที่อาจทำให้สายชำรุด
คุณสมบัติหลักเคเบิ้ลแกลน NPT
วัสดุ: พลาสติก PA6 แข็งแรง ทนต่อแรงกระแทก และทนต่อสารเคมีบางชนิด
ประเภทเกลียว: เคเบิ้ลแกลน NPT – เป็นเกลียวมาตรฐานแบบทรงกรวยที่นิยมใช้ในอุตสาหกรรมท่อในอเมริกา
ระดับการป้องกัน: มาตรฐาน IP68 – ป้องกันฝุ่นและน้ำได้ดีมาก
ทนต่ออุณหภูมิ: ประมาณ -20°C ถึง 100°C (หรือสูงสุด 120°C แบบชั่วคราว)
ทนรังสี UV: เหมาะสำหรับใช้งานทั้งในและนอกอาคาร
ติดตั้งง่าย: มีการออกแบบให้ขันล็อกสายไฟได้แน่นหนา ป้องกันการหลุดหรือสั่นสะเทือน
เคเบิ้ลแกลน npt สำหรับงานเดินสายไฟ

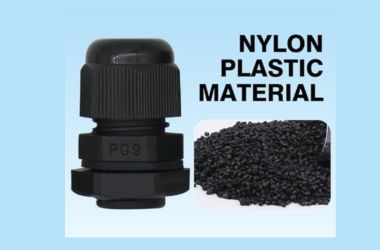

พลาสติก PA6 (Polyamide 6) หรือ Nylon 6 เป็นวัสดุยอดนิยมที่ใช้ผลิต เนื่องจากมีคุณสมบัติเด่นหลายด้าน เช่น น้ำหนักเบา แข็งแรง และไม่เป็นสื่อนำไฟฟ้า พลาสติก PA6 มีความทนทานต่ออุณหภูมิสูงถึงประมาณ 100°C และสามารถทนสารเคมีอ่อน ๆ เช่น น้ำมัน จารบี และแอลกอฮอล์ ได้ในระดับหนึ่ง นอกจากนี้ PA6 ยังสามารถต้านทานรังสี UV ทำให้สามารถใช้งานกลางแจ้งได้โดยไม่เสื่อมสภาพเร็วเหมือนพลาสติกทั่วไป
New series
2025
1. ⚡ น้ำหนักเบา ติดตั้งง่าย PA6 มีน้ำหนักเบากว่าโลหะมาก ทำให้ติดตั้งได้ง่ายโดยไม่ต้องใช้เครื่องมือหนัก เหมาะกับงานบนตู้ควบคุม, พื้นที่สูง หรืออุปกรณ์ที่เคลื่อนย้ายบ่อย
2. ⚡ ไม่เป็นสื่อนำไฟฟ้า ปลอดภัยจากไฟฟ้ารั่ว ไนลอนเป็นฉนวนไฟฟ้าธรรมชาติ ต่างจากโลหะที่เป็นสื่อนำไฟ ดังนั้นจึงปลอดภัยจากการเกิดไฟรั่วหรือไฟดูดเมื่อใช้งานใกล้สายไฟหรือวงจรอิเล็กทรอนิกส์
3. ⚡ ทนต่อสารเคมี และความชื้นได้ดี PA6 สามารถต้านทานกรดอ่อน ด่าง น้ำมัน จาระบี และสารเคมีหลายชนิดได้ จึงเหมาะกับการใช้งานในโรงงานอุตสาหกรรมเบาและทั่วไป
4. ⚡ ทน UV และความร้อน เหมาะกับงานกลางแจ้ง รุ่นที่ผลิตจาก PA6 คุณภาพสูงโดยเฉพาะสีดำ มักมีสารเพิ่มความทน UV ช่วยป้องกันการกรอบแตก เหมาะสำหรับงานติดตั้งนอกอาคาร เช่น ระบบโซลาร์เซลล์
5. ⚡ ราคาประหยัดกว่าโลหะ เมื่อเทียบกันแล้ว เคเบิ้ลแกลนไนลอน PA6 มีราคาถูกกว่ารุ่นโลหะมาก โดยยังคงคุณสมบัติการกันน้ำกันฝุ่นระดับ IP68 เช่นเดียวกัน จึงเหมาะสำหรับงานที่ต้องใช้จำนวนมาก เช่น ตู้ควบคุมหรือการผลิต OEM

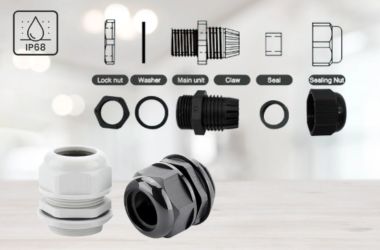

วิธีติดตั้งเคเบิ้ลแกลน NPT อย่างละเอียด (6 ขั้นตอน)
การติดตั้งอย่างถูกวิธีไม่เพียงแต่ยึดสายไฟให้แน่นหนา แต่ยังช่วยยืดอายุการใช้งานของสายไฟและป้องกันอันตรายจากฝุ่น น้ำ หรือแรงดึงที่อาจเกิดขึ้นในหน้างานได้อย่างมีประสิทธิภาพสูงสุด การติดตั้ง อย่างถูกวิธีมีผลอย่างยิ่งต่อทั้ง ความปลอดภัยของระบบไฟฟ้า และ อายุการใช้งานของสายไฟ ในระยะยาว เพราะไม่ได้เป็นแค่ตัวล็อกสายไฟให้แน่นเท่านั้น แต่ยังทำหน้าที่เป็น ตัวป้องกันทางกายภาพ ที่สำคัญในระบบสายไฟอีกด้วย โดยสามารถอธิบายต่อได้ดังนี้:
เตรียมรูสำหรับติดตั้งให้พอดีกับขนาดเกลียว NPT ใช้สว่านเจาะรูที่ผนังกล่องหรือตู้ควบคุมไฟฟ้า ให้มีขนาดพอดีกับขนาดของเกลียว NPT ที่เลือก เช่น NPT 1/2″, 3/4″ หรือ 1″ โดยตรวจสอบให้แน่ใจว่ารูไม่หลวมเกินไป เพื่อให้เกลียวล็อกแน่นเมื่อขัน
สอดเข้ากับรูและขันให้แน่น หมุนตัวเข้าไปในรูที่เจาะไว้ โดยเกลียว NPT ซึ่งเป็นทรงกรวยจะยิ่งขันยิ่งแน่น ไม่จำเป็นต้องใช้เทปพันเกลียวในหลายกรณี (เว้นแต่ระบบต้องการซีลเพิ่ม)
เตรียมสายไฟก่อนสอดเข้า ตรวจสอบความสะอาดของสายไฟ ปอกปลายสายให้เรียบร้อย และจัดเรียงสายให้ตรง ไม่บิดงอ เพื่อไม่ให้ติดขัดหรือเสียหายขณะสอดสายเข้าไป
สอดสายไฟผ่าน เคเบิ้ลแกลน จนถึงตำแหน่งที่ต้องการ ดันสายไฟให้ผ่านช่องกลางของ จนไปถึงภายในตู้หรือกล่องไฟตามระยะที่ต้องการใช้งาน
ขันฝาครอบด้านบนให้แน่นเพื่อยึดสายไฟ ฝาบนของจะมีระบบบีบรัดหรือซีลภายใน เมื่อขันแน่น จะยึดสายให้ไม่ขยับและป้องกันน้ำ ฝุ่น และแรงดึงสายได้
ข้อควรระวัง: อย่าขันแน่นเกินไปโดยเฉพาะกับรุ่นพลาสติก อาจทำให้เกลียวหรือฝาเสียหายตรวจสอบความแน่นและการกันน้ำหลังติดตั้ง ตรวจเช็กว่าตัวยึดติดแน่นกับผนังกล่อง และสายไฟไม่ขยับเมื่อดึงเบา ๆ หากเป็นรุ่นกันน้ำ (IP68) อาจทดสอบด้วยการพ่นน้ำหรือล้าง เพื่อให้มั่นใจว่าซีลกันน้ำทำงานได้ดี
ผลงานสินค้าและบริการของเรา
ลิสต์สำหรับตรวจสอบการติดตั้ง หรือ ตัวอย่างการติดตั้งจริง
🔒 ยึดสาไฟให้มั่นคง ลดความเสี่ยงจากการสั่นสะเทือน เมื่อสายไฟได้รับการยึดอย่างแน่นหนา จะไม่เกิดการเคลื่อนตัวหรือขยับไปมาระหว่างการใช้งานเครื่องจักรหรืออุปกรณ์ไฟฟ้า ซึ่งช่วยลดแรงกระชากและแรงบิดที่อาจทำให้สายไฟหลวม ขาด หรือฉีกขาดในระยะยาว
💧 ป้องกันน้ำและฝุ่นเข้าสู่ตู้ควบคุม หากติดตั้งอย่างถูกต้อง และเลือกที่มีมาตรฐาน IP68 ซีลยางหรือโอริงภายในจะทำหน้าที่ปิดกั้นฝุ่น น้ำ หรือแม้กระทั่งไอน้ำไม่ให้เข้าสู่ด้านในตู้ควบคุม ซึ่งช่วยลดโอกาสการลัดวงจร และเพิ่มความปลอดภัยในระบบไฟฟ้าอย่างมาก
⚡ ป้องกันแรงดึงที่อาจทำให้สายไฟเสียหาย แรงดึงจากสายไฟ เช่น เวลาคนเผลสะดุดสาย หรือสายถูกเคลื่อนโดยไม่ได้ตั้งใจ อาจทำให้สายหลุดจากขั้ว หรือตัวสายเสียหายได้ แต่ถ้าติดตั้งอย่างถูกต้อง สายไฟจะถูกบีบและยึดไว้แน่น ทำให้ไม่ส่งแรงกระชากถึงจุดต่อสายหรือขั้วสาย
🔧 รักษาความเป็นระเบียบและง่ายต่อการบำรุงรักษา การใช้อย่างถูกวิธี ช่วให้สายไฟอยู่ในตำแหน่งที่ควรอยู่ ไม่พันกันหรือห้อยระโยงระยาง ทำให้การตรวจเช็ก บำรุงรักษา หรือเปลี่ยนสายในอนาคตสามารถทำได้ง่ายและปลอดภัยมากขึ้น
🌡️ ทนต่อสภาพแวดล้อมที่หลากหลาย เมื่อติดตั้งอย่างถูกต้องเลือกใช้โดยเฉพาะรุ่นที่ทำจาก PA6 หรือโลหะ จะสามารถทนต่อสภาพอากาศร้อนจัด เย็นจัด รังสี UV หรือสารเคมีอ่อน ๆ ได้ดี ซึ่งช่วยป้องกันไม่ให้เกิดการกอบ แตก หรือเสื่อมสภาพก่อนเวลาอันควร
