ขนาดเคเบิ้ลแกลนโลหะทองเหลือง

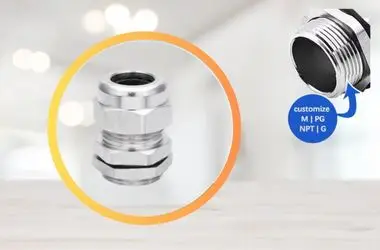

ขนาดเคเบิ้ลแกลนโลหะทองเหลือง (Nickel-Plated Brass Cable Gland) มีให้เลือกหลากหลายขนาดตามลักษณะงานและขนาดของสายไฟที่ใช้งาน โดยจะมีเกลียวให้เลือกหลักๆ ได้แก่ PG, M (Metric), และ NPT ซึ่งแต่ละประเภทจะมีขนาดแตกต่างกันไปตามมาตรฐาน ขนาดยอดนิยม PG13.5 / M20 สายไฟแรงต่ำในงานเครื่องจักร, ระบบเซนเซอร์ PG16 / M25 สายไฟในตู้สวิทช์บอร์ด, ตู้ควบคุมกลางแจ้ง เป็นต้น
สินค้าแนะนำและใกล้เคียง
เกี่ยวกับการเลือกขนาดเคเบิ้ลแกลน
ควรพิจารณาจากขนาดเส้นผ่านศูนย์กลางภายนอกของสายไฟ เพื่อให้ยึดสายได้อย่างแน่นหนาและปลอดภัย ไม่หลวมหรือแน่นเกินไปจนเกิดความเสียหาย ควรเลือกประเภทเกลียวให้ตรงกับอุปกรณ์ เช่น PG, M หรือ NPT หากอุปกรณ์ไม่ได้ต๊าปเกลียวไว้ สามารถเลือกใช้แบบใกล้เคียงกันได้ เลือกวัสดุให้เหมาะกับสภาพแวดล้อม เช่น พลาสติก ทองเหลือง หรือสแตนเลส และควรตรวจสอบระดับการป้องกัน IP68 เพื่อให้เหมาะกับงานใช้งานกลางแจ้งหรือในโรงงานอุตสาหกรร
รายละเอียดสินค้าและราคา
สินค้าและบทความใกล้เคียง
ตรวจสอบช่วงขนาดสายไฟที่รองรับ
หลังจากที่ได้ขนาดเส้นผ่านศูนย์กลางของสายไฟแล้ว ให้ดูจากตารางขนาดที่มีให้ในคู่มือหรือเว็บไซต์ของผู้ผลิต ซึ่งตารางนี้จะบ่งบอกขนาดของสายไฟที่สามารถรองรับได้ โดยทั่วไปแล้ว ผู้ผลิตจะระบุขนาดสายไฟที่เหมาะสมแต่ละขนาดอย่างชัดเจน การเลือกขนาดที่ถูกต้องจะช่วยให้การติดตั้งมีความปลอดภัยและทนทานยาวนาน ซึ่งเป็นสิ่งสำคัญในการป้องกันการเกิดความเสียหายจากการใช้งานระบบไฟฟ้า
ตารางตัวอย่างการใช้งานตามขนาดยอดนิยม:
| ขนาด | การใช้งานที่เหมาะสม |
|---|---|
| PG9 / M16 | ระบบไฟฟ้าในตู้คอนโทรล, เครื่องจักรขนาดเล็ก |
| PG13.5 / M20 | สายไฟแรงต่ำในงานเครื่องจักร, ระบบเซนเซอร์ |
| PG16 / M25 | สายไฟในตู้สวิทช์บอร์ด, ตู้ควบคุมกลางแจ้ง |
| PG21 / M32 | งานติดตั้งระบบไฟหลัก, สายไฟขนาดใหญ่ขึ้น |
| M50 / M63 | ระบบไฟโรงงานอุตสาหกรรมหนัก หรือระบบพลังงาน |
✅ ปัจจัยเพิ่มเติมในการเลือกขนาดเคเบิ้ลแกลน
ขนาดเส้นผ่านศูนย์กลางภายนอกของสายไฟ (OD – Outer Diameter):
เป็นค่าที่สำคัญที่สุดที่ต้องตรวจสอบ เพื่อเลือกให้พอดีกับสาย ไม่แน่นหรือหลวมเกินไปประเภทของสายไฟ
สายเดี่ยว
สายหุ้มเกราะ (Armoured Cable)
สายสัญญาณ
ประเภทสายจะมีผลต่อการเลือกชนิดเช่น ต้องใช้แบบ Armoured หรือ Non-Armoured
ตารางขนาด (เกลียว M-Type ยอดนิยม
| เกลียว (M) | เส้นผ่านศูนย์กลางสายไฟที่รองรับ (mm) | เส้นผ่านศูนย์กลางเกลียว (mm) | ความยาวเกลียว (mm) |
|---|---|---|---|
| M12 | 3 – 6.5 | 12 | 8 |
| M16 | 4 – 8 | 16 | 10 |
| M20 | 6 – 12 | 20 | 10 |
| M25 | 11 – 18 | 25 | 12 |
| M32 | 15 – 22 | 32 | 14 |
| M40 | 19 – 28 | 40 | 16 |
ข้อดีของเคเบิ้ลแกลนโลหะทองเหลือง
ป้องกันการกัดกร่อนอย่างดีเยี่ยม
เหมาะกับการใช้งานในบริเวณที่มีความชื้น, น้ำเค็ม, หรือสารเคมี เช่น โรงงานอุตสาหกรรมอาหาร, ปิโตรเคมี, หรืออุตสาหกรรมทั่วไปความแข็งแรงสูง
ตัวเรือนทำจากทองเหลือง มีความแข็งแรงทางกล ทนแรงกระแทกได้ดี รองรับแรงดึงของสายไฟ ไม่แตกหักง่าย เคเบิ้ลแกลนรองรับการใช้งานในช่วงอุณหภูมิที่กว้าง
โดยทั่วไปรองรับได้ที่ประมาณ -40°C ถึง +100°C (ขึ้นอยู่กับรุ่นและยางซีล)รองรับหลายขนาดสายไฟในแต่ละรุ่น
เช่น M25 อาจรองรับสายไฟที่มีเส้นผ่านศูนย์กลางตั้งแต่ 11-18 มม.
เคเบิ้ลแกลนโลหะทองเหลืองชุบนิกเกิ้ล คือ
ปกรณ์ที่ใช้ในการยึดและป้องกันสายไฟในระบบไฟฟ้า โดยมีหน้าที่ช่วยป้องกันฝุ่น น้ำ ความชื้น และแรงดึงจากสายไฟในจุดต่อเข้ากับตู้ไฟฟ้า กล่องพักสาย หรือเครื่องจักรต่าง ๆ วัสดุประเภทนี้ผลิตจาก ทองเหลือง ซึ่งแข็งแรง และผ่านกระบวนการ ชุบนิกเกิ้ล (Nickel Plating) เพื่อเพิ่มความสามารถในการต้านทาน การเกิดสนิม การกัดกร่อน และการสึกหรอ จึงเหมาะอย่างยิ่งสำหรับงานติดตั้งในโรงงานอุตสาหกรรม พื้นที่ที่มีไอน้ำ หรือบริเวณที่มีสารเคมีอ่อน ๆ
New series
2025
ทนต่อการกัดกร่อน – การชุบนิกเกิ้ลช่วยเพิ่มความต้านทานต่อสนิมและสารเคมี เช่น กรด ด่าง และน้ำมัน
แข็งแรงและทนทาน – วัสดุทองเหลืองมีความแข็งแรงสูง ไม่แตกหักง่าย รองรับแรงดึงของสายไฟได้ดี
กันน้ำกันฝุ่นระดับ IP68 – เหมาะสำหรับการใช้งานในพื้นที่ที่มีความชื้น ฝุ่น หรือแช่น้ำชั่วคราว
รองรับอุณหภูมิสูง – สามารถใช้งานในสภาพแวดล้อมที่มีความร้อนสูงได้โดยไม่เสียรูป
ติดตั้งง่าย – ออกแบบให้สามารถขันและยึดสายไฟได้อย่างแน่นหนา โดยไม่ต้องใช้อุปกรณ์พิเศษ
รองรับเกลียวหลากหลาย – มีให้เลือกทั้งแบบ PG, M และ NPT ตามลักษณะการใช้งานและอุปกรณ์ที่ใช้ร่วม
ความต้านทานต่อการเสียดสี – วัสดุทองเหลืองชุบนิกเกิ้ลมีความสามารถในการทนทานต่อการเสียดสี ทำให้สามารถใช้งานได้ยาวนานในสภาพแวดล้อมที่มีการเคลื่อนที่ของสายไฟหรือแรงสั่นสะเทือน
เหมาะสำหรับสภาพแวดล้อมที่มีสารเคมี – ทองเหลืองชุบนิกเกิ้ลสามารถทนทานต่อสารเคมีที่พบได้ในอุตสาหกรรมต่างๆ เช่น กรด ด่าง หรือสารละลายต่างๆ
เหมาะสำหรับการใช้งานในระบบไฟฟ้า โรงงานอุตสาหกรรม และเครื่องจักรที่ต้องการความปลอดภัยและความทนทานสูง.
ขนาดเคเบิ้ลแกลนเส้นผ่านศูนย์กลางของสายไฟ (Outer Diameter)
คือ ขนาดวัดจากผิวด้านนอกของสายไฟโดยรวม ซึ่งรวมทั้งฉนวนและเปลือกหุ้มทั้งหมด เป็นข้อมูลสำคัญที่ใช้ในการเลือกให้เหมาะสม เพื่อให้สามารถยึดสายไฟได้แน่น ป้องกันการหลุดหรือรั่วซึมของฝุ่นและน้ำ โดยทั่วไปผู้ใช้งานจะต้องวัดขนาดเส้นผ่านศูนย์กลางภายนอกของสายไฟ (ไม่ใช่เฉพาะตัวนำทองแดงด้านใน) แล้วเลือกที่ระบุช่วงรองรับของขนาดสายไฟให้พอดี เช่น หากสายไฟมีขนาด 10.5 มม. ให้เลือกที่รองรับช่วงขนาดสาย 10-14 มม. เป็นต้น
✅ 1. ขนาดเส้นผ่านศูนย์กลางของสายไฟ (Outer Diameter)
ควรวัด เส้นผ่านศูนย์กลางภายนอกของสายไฟหรือสายเคเบิล เพื่อเลือกขนาดที่รองรับได้พอดี ไม่หลวมเกินไปและไม่แน่นเกินไป
ตัวอย่าง: สายไฟมี OD = 10 mm → เหมาะกับขนาด PG11 หรือ M16 ที่รองรับ 5–10 mm
✅ 2. ประเภทเกลียวที่ใช้งาน
PG: เกลียวมาตรฐานยุโรป เหมาะกับกล่องพักสายแบบดั้งเดิม
M (Metric): นิยมทั่วไป ใช้ได้กับหลายประเภทของตู้และกล่องไฟ
NPT: เกลียวทรงกรวย นิยมในอเมริกา เหมาะกับระบบแรงดันหรือกันระเบิด
✅ 3. ความยาวเกลียว (Thread Length)
สำคัญเมื่อใช้งานกับกล่องไฟที่มีผนังหนา เคเบิ้ลแกลน
หากกล่องไฟหนา ควรเลือก แบบ Extra Long เพื่อให้เกลียวสามารถยึดแน่นได
ผลงานสินค้าและบริการของเรา
วิธีอ่านตารางขนาดเคเบิ้ลแกลนและการเลือกขนาดให้ถูกต้อง
ตรวจสอบขนาดเส้นผ่านศูนย์กลางของสายไฟ (Outer Diameter):
เริ่มจากการวัดขนาดเส้นผ่านศูนย์กลางภายนอก (OD) ของสายไฟที่ต้องการติดตั้ง โดยใช้ไม้บรรทัดหรือเครื่องมือวัดขนาดที่เหมาะสม ซึ่งมีหน่วยวัดเป็นมิลลิเมตร (mm) หรือนิ้ว (inch)เลือกขนาดที่เหมาะสม:
เมื่อตรวจสอบขนาดของสายไฟแล้ว ให้เลือกขนาดที่สามารถรองรับขนาดเส้นผ่านศูนย์กลางของสายไฟได้ โดยดูจากตารางที่แสดงขนาดสายไฟที่รองรับกับขนาด เช่น หากเส้นผ่านศูนย์กลางของสายไฟเป็น 10 มม. ให้เลือกเคเบิ้ลแกลนที่รองรับขนาดสายไฟนี้ตามตารางตรวจสอบประเภทเกลียว:
มีหลากหลายประเภทเกลียว เช่น PG, M หรือ NPT ควรเลือกให้ตรงกับเกลียวที่มีในอุปกรณ์ที่ติดตั้ง เพื่อให้การเชื่อมต่อแน่นหนาและปลอดภัยคำนึงถึงมาตรฐานการป้องกัน:
จะมีมาตรฐานการป้องกันน้ำและฝุ่น เช่น IP68 หรือ IP65 ซึ่งสำคัญสำหรับการใช้งานในสภาพแวดล้อมที่มีความชื้นหรือฝุ่นมาก ควรเลือกที่มีการป้องกันที่ตรงตามความต้องการของสภาพแวดล้อมนั้นๆวัสดุของ Cable gland :
เลือกวัสดุที่เหมาะสมกับการใช้งาน เช่น หากใช้ในสภาพแวดล้อมที่มีความเสี่ยงจากสารเคมีหรือการกัดกร่อน ควรเลือกที่ทำจากวัสดุที่ทนทาน เช่น สแตนเลสหรือทองเหลืองชุบนิกเกิ้
